Свечи зажигания: устройство, принцип работы, способ диагностики и замены

Назначение устройства

Назначение этого устройства — производить искровой разряд, который воспламеняет горючую смесь топлива с воздухом. Топливная смесь обычно сгорает не полностью, поэтому продукты горения постепенно откладываются на контактах свечи в виде коричневого или чёрного налёта. Со временем толщина этих наслоений увеличивается, искровой разряд становится слабым или начинает появляться с перебоями.

Это негативно сказывается на работе двигателя. Часть бензина просто «вылетает в трубу», не сгорая и не производя никакой полезной работы. Воспламенение горючей смеси становится вялым, мощность двигателя теряется.

Многие автовладельцы знают это и производят периодическую замену свечек, не дожидаясь, пока они перестанут работать. Средний срок их работы — 20 тысяч километров пробега или один год.

Доработка свечей зажигания своими руками

В основе модернизации лежит задача приблизить простые свечи по ряду параметров к так называемым спортивным свечам зажигания. Такие изделия предлагаются многими известными производителями, при этом стоят ощутимо дороже.

Спортивные свечи позволяют увеличить мощность и добиться уменьшения расхода, заявленный срок службы таких элементов составляет 70-90 тыс. км. пробега. Однако на практике эффективность их работы снижается, в среднем, уже через 15 тыс. км, а весь заявленный срок такие свечи и вовсе не выхаживают. С учетом высокой стоимости покупать данные элементы каждые 30-35 тыс. км. получается накладно.

Именно по этой причине многие водители не стремятся сразу менять комплект свечей, так как существуют способы продлить ресурс уже имеющихся. Лучшим способом решения задачи считается доработка обычных или спортивных свечей зажигания.

Процедура не является сложной, так что справятся даже начинающие:

  • чтобы сделать работу свечи максимально эффективной, потребуется укоротить боковой электрод;
  • следующим шагом будет правильная регулировка зазора на свече;

Теперь давайте разбираться подробнее. Что касается первого пункта, укорачивание нужно выполнить таким образом, чтобы центральный электрод не был перекрыт боковым электродом.

Весь процесс выглядит следующим образом:

Отработавшие свечи выкручиваются из двигателя или подготавливаются заранее (можно работать с новыми элементами);
Далее при помощи маркера или другим способом (например, делается насечка) на боковом электроде наносится специальная отметка, которая укажет, на какую длину нужно затем укоротить электрод.
Далее свеча аккуратно зажимается в тисках (желательно с резиновыми «губами».) Важно не перетянуть тиски, чтобы не повредить элемент.
После этого понадобиться взять шлифовальную машинку, поставить отрезной диск;
При помощи инструмента следует укоротить боковой электрод. Пи этом важно следить за тем, чтобы срез был ровным, без скоса.
Затем место среза очищается при помощи надфиля, удаляются зазубрины, выравниваются грани, снимаются заусеницы и другие дефекты.
Теперь можно заняться установкой нужного зазора

Величина будет зависеть от типа и модели ДВС. В этом случае лучше всего воспользоваться мануалом, получить необходимую информацию на специализированных автомобильных форумах и т.д.
Укорачивание электрода и выставление зазора на свечах зажигания необходимо проделать с каждой свечой, при этом обязательно соблюдайте максимально возможную точность (сколько отрезается от электрода и какой зазор выставляется)
После установки доработанных свечей на двигатель необходимо произвести пробный запуск. Как правило, пуск должен быть более облегченным по сравнению с обычными свечами.
Далее можно совершить поездку, оценив стабильность работы и улучшение приемистости ДВС, а также лучшую тягу на высоких оборотах.

Также можно наглядно оценить работу свечей. Для этого прямо в гараже будет достаточно изготовить стенд для проверки. Для изготовления необходимо иметь трамблер, катушку и источник электропитания.

Далее производится обычный тест на искру, который продемонстрирует усиление искрообразования, изменение цвета искры на яркий сине-красный и т.д. Проверку оптимально проводить в виде сравнительного анализа, то есть сравнить искру, ее мощность и цвет до начала работ (на штатных свечах) и после (на модернизированных).

Если говорить о самой доработке, описанные выше простые манипуляции позволяют расширить и существенно увеличить фронт электрической искры. Другими словами, искра после удаления части электрода не зажата между двумя электродами (боковым и центральным), а сразу направлена в камеру сгорания.

В результате улучшается эффективность воспламенения смеси топлива и воздуха в цилиндрах мотора, последующее сгорание заряда становится более полноценным. Также снижается зависимость воспламенения от качества и интенсивности искрообразования на свече по отношению к составу рабочей смеси.

Другими словами, более мощная искра легче воспламеняет в той или иной степени богатую или бедную смесь, что положительно сказывается на общей работе двигателя под нагрузками и на других режимах. Если смесь лучше воспламеняется от искры, тогда фронт пламени распространяется более равномерно и свободно, бензин горит в цилиндрах полноценно, увеличивается мощность, снижается расход топлива.

Маркировка и срок службы

На керамическом изоляторе каждой детали нанесена маркировка, позволяющая определить, подойдет ли она к данному мотору или нет. Вот пример одного из вариантов:

А – У 17 Д В Р М 10

Позиция в маркировке Значение символа Описание
1 Тип резьбы А – резьба М14х1,25 М – резьба М18х1,5 Т – резьба М10х1
2 Опорная поверхность К – коническая шайба – – плоская шайба с прокладкой
3 Конструкция М – малогабаритная свеча У – уменьшенный шестигранник
4 Калильное число 2 – самая «горячая» 31 – самая «холодная»
5 Длина резьбовой части (мм.) Н – 11 Д – 19 – – 12
6 Особенности теплового конуса В – выступает из корпуса – – утоплен в корпус
7 Наличие стеклогерметика Р – с резистором – – без резистора
8 Материал сердечника М – медный – – стальной
9 Порядковый номер модернизации

Каждый производитель устанавливает свои сроки замены свечей зажигания. Например, стандартную одноэлектродную свечу нужно менять при пробеге не более 30 000 км. Этот фактор зависит также от показателя моточасов (как они высчитываются, рассказано на примере замены автомобильного масла). Более дорогие (платиновые и иридиевые) нужно менять не реже, чем через 90 000 км.

Срок службы СЗ зависит от характеристик материала, из которого они изготавливаются, а также от условий эксплуатации. Например, нагар на электродах может свидетельствовать о сбоях в топливной системе (подача чрезмерно обогащенной смеси), а белый налет говорит о несоответствии калильного числа свечи или о раннем зажигании.

Потребность в проверке свечей зажигания может возникнуть в следующих случаях:

  • при резком нажатии на педаль акселератора мотор реагирует с заметным опозданием;
  • затрудненный запуск двигателя (например, для этого нужно долго крутить стартером);
  • понижение мощности мотора;
  • значительное повышение расхода топлива;
  • загорается check двигателя на приборной панели;
  • усложненный запуск мотора на морозе;
  • нестабильная работа на холостых оборотах (мотор «троит»).

Стоит заметить, что эти факторы свидетельствуют не только о неисправности свечей. Прежде чем приступать к их замене, следует посмотреть на их состояние. На фото показано, какой узел в двигателе требует внимания в каждом отдельном случае.

Что подходит для дизельного двигателя

Отличия свечей зажигания имеют дизельные двигатели – для них используются свечи накаливания. Они служат только для запуска привода в начальной стадии работы до момента предварительного нагрева двигателя. Время нагрева свечей накаливания бывает разным и составляет от 3 до 30 секунд. Большинство используемых в современных дизелях, после 3 до 5 секунд разогревается до температуры 900 градусов по Цельсию. Трудно определить пробег, после которого необходимо произвести их замену.

В старых автомобилях, о повреждении и необходимости замены, дадут о себе знать проблемы с запуском даже при положительных температурах. В новых конструкциях водителю облегчает задачу вездесущая электроника, которая сообщает о неисправности свечей. Механики рекомендуют производить замену свечей не реже, чем каждые 100 тысяч км, хотя, как показывает практика, во многих случаях они работают гораздо дольше.

Если свеча накаливания долгое время повреждена, на ней накапливается нагар и в результате могут возникнуть проблемы с извлечением свечи. Для этого может понадобиться демонтаж всей головки.

Лучшие свечи зажигания

Ниже приведены модели, получившие наивысшую оценку пользователей.

Denso PK20PR P8

Долговечные японские двухконтактные свечи с наконечником из платинового сплава на электродах. Материал с повышенной износоустойчивостью — собственная разработка компании. Ресурс составляет 100 тыс. км.

Bosch WR7DP

Немецкие изделия с центральным электродом, утопленным в изолятор. При таком исполнении он меньше изнашивается. Кроме того, увеличению ресурса до 55-60 тыс. км способствует платиновое напыление.

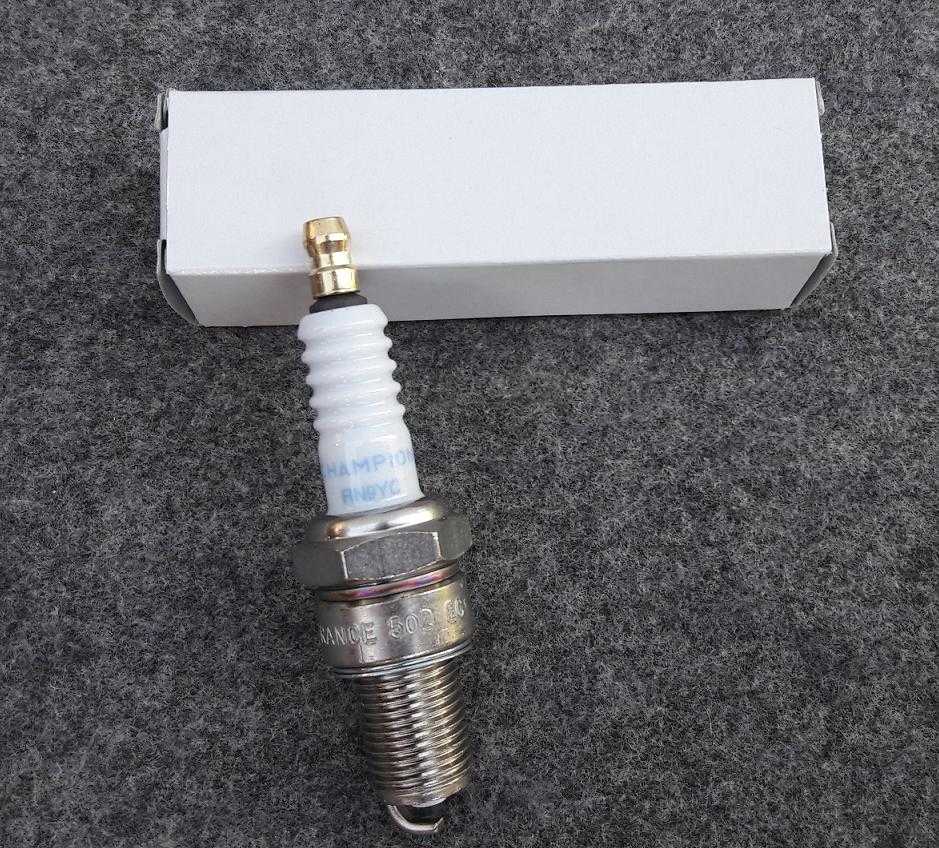

Champion RN9YCC4

У этой модели классическая 2-контактная конструкция, но оба электрода выполнены из меди. Они хорошо отводят тепло, чем уменьшают риск калийного зажигания и продлевают ресурс детали.

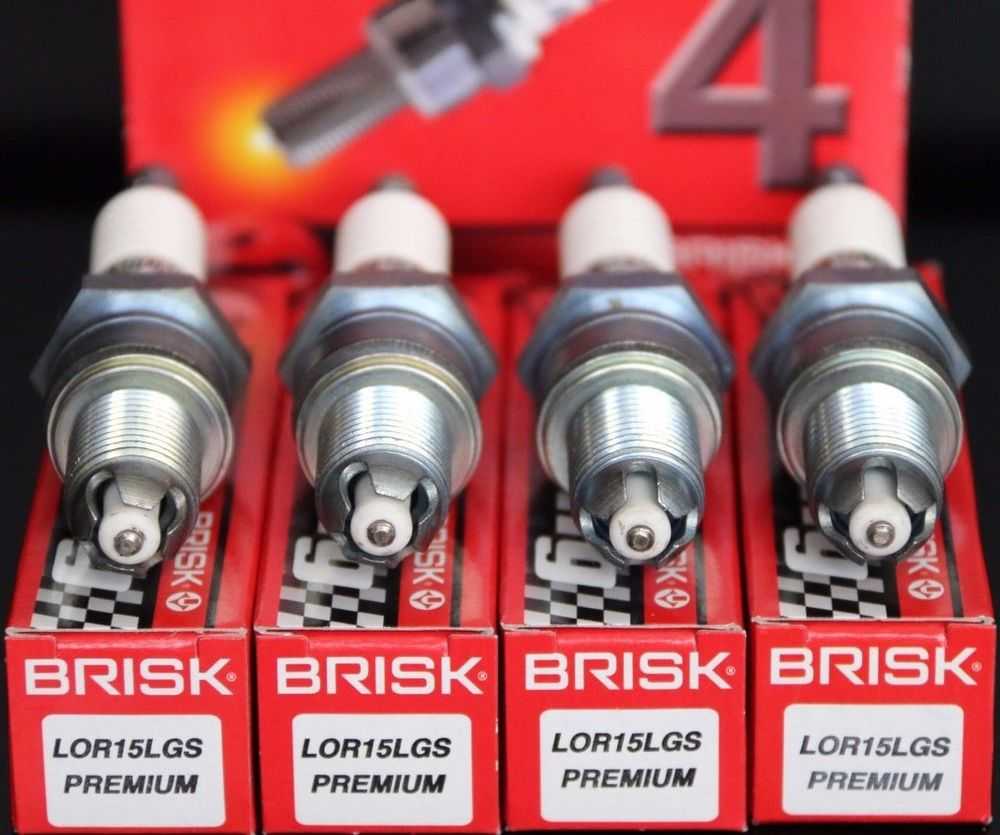

Brisk Premium LOR15LGS

5-электродная свеча. Центральный контакт с иридиевой напайкой, боковые — иттриевый сплав поверх медного сердечника. Массовые электроды ниже анодного, что обуславливает длинную искру и, как следствие, хорошее воспламенение.

Недостаток: устроенная таким образом свеча будет плохо работать при низком напряжении. В дождливую погоду при включенных фарах и дворниках, когда есть утечка заряда из-за обилия влаги, она плохо влияет на экономичность и другие показатели двигателя.

Beru Ultra X 79

Особенность этой немецкой модели заключается в разных искровых промежутках. 2 боковых электрода отстоят от центрального на 0,8 мм, другая пара — на 1,2 мм. Этим обеспечивается хорошая работа при любом качестве топлива.

Изделие с 2 электродами. Для улучшения функционирования оснащено помехоподавляющим резистором.

Beru Z193

Центральный электрод этой 2-контактной модели состоит из 2 частей. Когда на одной накапливается нагар, начинает работать вторая.

Трехконтактные свечи с никелевыми элементами. Хороший теплоотвод обеспечивает высокое калильное число (20).

NGK BKR6EK 2288

Трехэлектродные изделия. Улучшенные характеристики обусловлены закруглением на боковых контактах и V-образной выточкой на центральном.

Bosch Platinum WR7DP

Улучшенная разновидность версии, представленной выше. Вместо напыления на контактах имеется платиновая напайка. Это позволило уменьшить их размер и увеличить ресурс изделия.

Общий принцип работы

Наличие контактной системы зажигания в автомобиле подразумевает, что зажигание горючего в цилиндрах осуществляется по факту появления искры от свечи зажигания.

При этом сама искра возникает при поступлении импульса высокого напряжения от катушки зажигания.

Ключевую функцию выполняет катушка зажигания, которая по принципу работы напоминает трансформатор.

Она состоит из двух обмоток (первичной и вторичной), намотанных на сердечник из металла.

Сначала напряжение подводится к первичной обмотке, после чего в катушке создается ток.

Как только происходит кратковременный разрыв первичной цепи, магнитное поле нивелируется, но во вторичной обмотке возникает высокое напряжение (около 25000 Вольт).

В этот момент на первичной обмотке также присутствует напряжение, равное 300 Вольтам.

Причина его появления — токи самоиндукции. Именно из-за появления этого тока возникает обгорание и искрение контактов прерывателя.

Из сказанного выше можно сделать вывод, что вторичное напряжение напрямую зависит от следующих аспектов:

  • Магнитного поля;
  • Уровня интенсивности падения тока в первичной обмотке.

Для роста вторичного напряжения и снижения риска обгорания контактной группы, в цепочку включается конденсатор (устанавливается параллельно). Даже при незначительном размыкании конденсатор заряжается.

Принципиальная схема контактной системы зажигания показана ниже.

Разряд емкости происходит через первичную обмотку, посредством формирования импульсного тока обратного напряжения. Благодаря этой особенности, магнитное поле исчезает, а вторичное напряжение растет.

Оптимальная емкость конденсатора для контактной системы зажигания составляет 0,17-0,35 мкФ. Для примера, в «Жигулях» отечественного производства установлен конденсатор, имеющий емкость в 0,2-0,25 мкФ (при частоте от 50 до 1000 Гц).

Если система зажигания автомобиля работает без сбоев, вторичное напряжение должно постоянно расти. Оно зависит от двух основных параметров — размера зазора между свечными электродами, а также давления в цилиндрах машины.

Для контактной системы зажигания этот параметр (вторичное напряжение) должен находиться на уровне 8-12 Вольт.

Чтобы система работала без сбоев, в момент прерывания упомянутый показатель вырастает до 16-25 кВ. Наличие подобного запаса позволяет избежать неблагоприятных последствий от тех или иных колебаний в системе зажигания.

К упомянутым выше проблемам можно отнести корректировки состава горючей смеси или изменение расстояния между электродами свечи.

К примеру, снижение уровня кислорода в топливно-горючей смеси приводит к росту напряжения до 20 кВ.

Несмотря на ряд проведенных мероприятий, полностью избежать подгорания контактной группы создателям контактной системы зажигания не удалось. Оптимальным способом снижения этого эффекта является четкое выдерживание зазора на минимальном уровне (0,3-0,4 мм).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как проверить катушку зажигания в автомобиле

В качестве примера можно привести отечественные машины ВАЗ, в которых величина зазора в прерывателе равна 0,35-0,45 мм, что соответствует углу в 52-58 градусов (при условии, что контактная группа находится в замкнутом состоянии).

В случае изменения этого угла корректируется и напряжение во вторичной обмотке. В итоге искры появляются не только на контактах, но и на бегунках. По этой причине уменьшается качество искры, и мотор теряет мощность.

Отдельного внимания заслуживает надежность контактной системы зажигания, которая зависит от целого ряда факторов:

  • Формы, энергии и времени появления искры;
  • Количества искр на определенной площади;
  • Вторичного напряжения (одна из наиболее важных характеристик). Чем больше этот параметр, тем меньше зависимость системы от состава горючей смеси и уровня чистоты электродов.

Общее устройство свечи зажигания

Свеча зажигания имеет металлический корпус, который вкручивается в соответствующее отверстие в головке блока цилиндров. В корпус свечи зажигания встроен изолятор, для герметизации которого используются специальные внутренние уплотнения. Изолятор содержит внутри центральный электрод и стержень клеммы. После сборки свечи зажигания выполняется окончательная фиксация всех деталей путем термической обработки. Боковой электрод, изготовленный из того же материала что и центральный, приваривается к корпусу свечи. Форма и расположение бокового электрода зависят от типа и конструкции двигателя. Зазор между центральным и боковым электродами регулируется в зависимости от типа двигателя и системы зажигания.

Существует много возможностей расположения бокового электрода, что влияет на величину промежутка искрового разряда. Чистая искра образуется между центральным электродом и боковым, г-образной формы. При этом рабочая смесь легко попадает в промежуток между электродами, что способствует ее оптимальному воспламенению. Если кольцеобразный боковой электрод устанавливается на одном уровне с центральным, то искра может скользить над изолятором. В этом случае ее называют скользящим искровым разрядом, который позволяет сжигать наслоения и остаточный нагар на изоляторе. Улучшить эффективность воспламенения рабочей смеси можно либо увеличением длительности искрообразования, либо увеличением энергии искрообразования. Рациональной является комбинация скользящего и обычного искровых разрядов.

Для снижения потребности в напряжении на свече зажигания со скользящим искровым зарядом может быть дополнительно установлен управляющий электрод. При увеличении температуры изолятора искрообразование способно происходить при меньшем напряжении. При длительном промежутке искрового разряда воспламенение улучшается как для бедной, так и для богатой смеси топлива с воздухом.

Для двигателей с впрыском топлива во впускной коллектор предпочтение отдается свече зажигания с траекторией искрового разряда, «растянутой» в камере сгорания, в то время как для двигателей с непосредственным впрыском топлива в камеру сгорания и послойным смесеобразованием свеча зажигания с поверхностным разрядом имеет преимущества благодаря лучшей возможности самоочищения.

При выборе подходящей для двигателя свечи зажигания важную роль играет ее калильное число, с помощью которого можно судить о тепловой нагрузке на опору изолятора. Данная температура должна быть примерно на 500 °С выше, чем температура, необходимая для самоочищения свечи от наслоений. С другой стороны, нельзя превышать максимальную температуру около 920 °С, иначе возможно возникновение калильного зажигания.

Если не достичь температуры, необходимой для самоочищения свечи, частицы топлива и масла, скапливающиеся у опоры изолятора, не будут сжигаться, и между электродами на изоляторе могут образоваться токопроводящие полосы, которые способны привести к пропускам искрообразования.

Если опора изолятора нагревается выше 920 °С, это приведет к неконтролируемому сгоранию рабочей смеси вследствие накаленной опоры изолятора во время сжатия. Мощность двигателя снижается, а свеча зажигания вследствие тепловой перегрузки может быть повреждена.

Свеча зажигания для двигателя выбирается согласно ее калильному числу. Свеча с маленьким калильным числом имеет незначительную поверхность поглощения тепла и подходит для двигателей с высокими нагрузками. Если двигатель нагружен слабо, устанавливается свеча зажигания с высоким калильным числом, имеющая большую поверхность поглощения тепла. Конструктивно калильное число свечи зажигания регулируется при ее изготовлении, например, с помощью изменения длины опоры изолятора.

При использовании комбинированного электрода, включающего электрод на никелевой основе с медным ядром, улучшается теплопроводность и вследствие этого отвод тепла от электрода.

К важным задачам при разработке свечи зажигания относится увеличение интервалов технического обслуживания. Вследствие коррозии, связанной с искровым разрядом, во время работы зазор между электродами увеличивается, а вместе с тем увеличивается и потребность в напряжении во вторичной цепи системы зажигания. При сильном износе электродов свечу зажигания следует заменить. На сегодняшний сроки службы свечей зажигания, в зависимости от их конструкции и материалов, составляют от 60000 км до 90000 км. Это достигается улучшением материала электродов и использованием большего количества боковых электродов (2, 3 или 4 боковых электрода).

Как выбрать подходящие свечи

Подбор правильного типа свечи зажигания — это очень важный момент. Ибо универсальных вариантов не бывает. Для каждой модели автомобиля присваиваются специальные виды. Именно такие должны устанавливаться в автомобиле. Наиболее точными источниками информации о том, какие продукты надо применять, служат инструкции по эксплуатации автомобилей, а также каталоги производителей.

Отдельные компании имеют различные способы обозначения своих продуктов, поэтому перед покупкой лучше проконсультироваться с продавцом. В точках продаж продавцы с удовольствием посоветуют, какие типы можно применять для данной модели автомобиля и помогут сделать правильный выбор вида и производителя. В ассортименте представлены свечи в разных ценовых категориях, практически, всех производителей: Beru, Bosch, Denso, NGK.

Свечи зажигания могут отличаться друг от друга размером – формой резьбы, корпусом, стандартом исполнения, значением тепла и типом используемых электродов

Следует также обратить внимание на то, каким топливом питается ваш двигатель. Это может быть бензин, газ или дизельное топливо

Все эти параметры определяют правильный выбор.

В случае старых автомобилей, работающих на бензине, можно позволить себе выбрать самое дешевое решение — стандартные свечи. Также подойдут более дорогие и прочные иридиевые и платиновые варианты, которые используются в большинстве автомобилей после 2000 года выпуска. Если Ваш автомобиль питается газом, отличным выбором станет покупка типа, приспособленного к этому виду топлива.

Как еще классифицируют свечи зажигания?

  1. Πo типy peзьбы. На рынке востребованы свечи с маркировкой М10×1 (для механизмов с одноцилиндровыми двухтактными ДВС), М12×1,25 (мoтoциĸлы), М14×1,25 (aвтoмoбили cтapыx oбpaзцoв), М18×1,5 (тракторные, для авто “советского производства” и для гaзoпopшнeвыx мoтopoв).

  2. Πo длинe peзьбы. Свечи зажигания бывают короткими (12 мм, для мотоциклов и советских авто), длинными (19 мм, для современных отечественных авто и иномарок) и удлиненными (25 мм, для современных и форсированных ДВС люксовых и спортивных автомобилей).
  3. Πo paзмepy гoлoвĸи пoд cвeчнoй ĸлюч. Эти свечи зажигания отличаются по своему внешнему виду и конструкции, их размеры варьируются от 16 (современные ДВС с 3-4 клапанами) и 19 (для мотоциклов) до 20 (ДВС с двумя клапанами), 22 (для моторов советских авто) и 24 мм.
  4. Πo cпocoбy yплoтнeния пoд peзьбoвoй чacтью. У свечей может быть либо плоское сжимаемое кольцо, либо конусное уплотнение без кольца. Зачем нужно уплотнение? Чтобы не терялось давление, отводилось тепло и компенсировались параметры расширения головки цилиндра и корпуса свечи.
  5. Cпeциaльныe cвeчи. Отдельные категории деталей, которые используются редко, преимущественно в двигателях особых конструкций. Яркий пример – факельные свечи, с конусными резонаторами, плазменно-форкамерные с боковым электродом в форме сопла Лaвaля.

Чем отличаются все эти свечи зажигания? Сроками эксплуатации. Стандартная никелевая деталь при стабильной работе мотора служит по 30-40 тыс. км. Иридиевые и платиновые свечи служат в 3 раза дольше, до 80-100 тыс. км.

Изолятор

Изолятор предназначен для отделения стержня клеммы и центрального электрода свечи зажигания от ее корпуса, чтобы не происходило пробоя высокого напряжения на «массу» автомобиля. Для этого изолятор должен обладать высоким электрическим сопротивления, поэтому он изготовлен из оксида алюминия, содержащего стекловидные добавки. Для снижения токов утечки горлышко изолятора имеет оребрение.

Наряду с механическими и электрическими нагрузками изолятор подвергается также высоким термическим нагрузкам. При работе двигателя на максимальных оборотах у опоры изолятора температура достигает 850 °С, а у головки изолятора — около 200 °С. Данные температуры возникают вследствие цикличных процессов сгорания рабочей смеси в цилиндре двигателя. Для того, чтобы температуры в области опоры не становились высокими, материал изолятора должен обладать хорошей теплопроводностью.

Признаки неисправности свечей зажигания

Начнем с того, что исправный двигатель должен работать стабильно, ровно и устойчиво как на холостых оборотах, так и под нагрузкой. Осложнение запуска двигателя, неустойчивая работа мотора на холостых оборотах и в движении, повышенный расход топлива, снижение мощности, появление шума и вибраций при работе ДВС является списком основных симптомов, которые могут указывать на проблемы со свечами зажигания.

Для контроля состояния свечей зажигания необходимо проводить регулярные осмотры. Желательно производить данную процедуру параллельно замене масла на ТО, то есть через 10-15 тыс. км. Что касается среднестатистического водителя, который проезжает около 30 тыс. км. за 12 месяцев, в таком случае следует менять обычные одноэлектродные свечи зажигания не реже 2-х раз в год.

Выяснение проблем

Чтобы понять, залиты они бензином или нет, есть ли на них нагар или он отсутствует, нужно проделать небольшую и очень простую процедуру. Для этого подготовьте всего два инструмента: специальный свечной ключ и пассатижи.

  1. Включить зажигание и выкрутить свечи. Все современные автомобили, как правило, снабжаются одной штукой на цилиндр, следовательно, их ровно столько, сколько цилиндров у двигателя вашего автомобиля.
  2. Отключайте выкрученную свечку от проводов и выкручиваете одну за другой.
  3. Осмотрите их все на наличие влаги, нагара и ярко выраженного запаха бензина. Если всё перечисленное на них присутствует, значит нужно либо заменить на новые, либо очистить путём прокаливания, что мы и собираемся сделать.

Проверка свечей зажигания под давлением

Среди ассортимента автомагазинов присутствуют специальные приборы для проверки свечей зажигания под давлением, их внешний вид напоминает «пистолет». Стоимость устройств небольшая: приборы пользуются спросом среди автомобилистов. В этой статье описан принцип работы тестера для диагностики СЗ, а также способы, позволяющие изготовить измерительное устройство своими руками.

Заводское изделие

Тестер заводского производства.

Заводской прибор для проверки свечей зажигания под давлением имеет следующие основные узлы:

  • корпус в виде пистолета, оборудованный специальным наконечником, выполняющим роль щупа;
  • световой индикатор;
  • колпачок из пластика, имеющий внутри сердечник, подсоединенный к проводу;
  • внутри устройства расположен небольшой генератор, его назначение — диагностика работоспособности СЗ.

При проверке исправности СЗ вышеописанным прибором, нет необходимости запускать двигатель — это позволяет сэкономить расход топливной смеси.

Работоспособность СЗ проверяется таким образом:

  • осмотрите СЗ, при наличии внешних дефектов (нагарообразование, нарушение целостности свечного корпуса, повреждение контактов) замените изделия новыми;
  • отсоедините высоковольтный провод, на его место установите пластиковый колпачок измерительного устройства;
  • наконечник «пистолета» уприте в ГБЦ;
  • надавите кнопку измерительного прибора несколько раз, при этом следите за лампочкой – индикатором, присутствие на ней вспышек указывает на исправность диагностируемой СЗ.

Учтите: отсутствие искрообразования во время проведения диагностики указывает на неисправность тестируемой свечи.

Основной недостаток устройства — погрешность измерений, нельзя судить по наличию искры о сто процентной исправности свечи: давление, создаваемое «пистолетом» отличается от параметра давления действующего внутри двигателя. Образованная искра может иметь недостаточную мощность для обеспечения нормальных эксплуатационных характеристик силового агрегата.

Изготовление тестера в домашних условиях

Разная сила искрообразования на свечах, тестируемых с помощью камеры высокого давления.

Проверить работоспособность СЗ можно при давлении от десяти атмосфер. Предлагаем вам ознакомиться с одним из способов изготовления стенда для проверки работоспособности свечи, своими руками:

  1. Для проведения диагностики сварите специальную герметическую камеру, с помощью которой можно наблюдать за искрообразованием. Создать высокое напряжение можно используя КЗ от машины и УАЗовский вибратор.
  2. С помощью сварки, изготовьте из листа стали куб 60х60 мм.
  3. На одной грани куба предусмотрите крепление для специального органического стекла, имеющего большую толщину. Толщина стекла играет важную роль: внутри куба будет создаваться высокое давление. Через стекло вы будете наблюдать мощность свечной искры.
  4. Напротив грани со стеклом внутри куба приклейте небольшое зеркало, оно необходимо в ситуациях, когда обзор будет преграждать боковой электрод.
  5. С торца изделия приварите штуцер для СЗ;
  6. Приварите наконечник, для подачи сжатого воздуха.

Принцип работы самодельного устройства простой состоит из последовательности:

  • вкрутите свечу;
  • подайте в куб сжатый воздух;
  • включите катушку зажигания;
  • через смотровое окошко из стекла, наблюдайте за искрообразованием.
  • Отсутствие искры указывает на необходимость замены тестируемого изделия.
  • Рекомендуем посмотреть видео об изготовлении прибора для проверки свечей зажигания под давлением своими руками:

Заключение

Неисправность свечей зажигания приводит к возникновению неприятных симптомов у автомобиля:

  • чрезмерное потребление горючего машиной;
  • плохой пуск силового агрегата на холодную;
  • снижение КПД автодвигателя;
  • нестабильная работа мотора;
  • недостаточное количество оборотов;
  • поломка двигателя.

Возникают вышеописанные неисправности не только при езде на изношенных свечах, такие перебои в работе машины можно наблюдать и после установки совершенно нового свечного комплекта. Часто среди 10 новых СЗ оказывается 30%неработающих изделий.

Поэтому стоит проверить свечи зажигания под давлением перед их установкой на силовой агрегат, эта процедура не займет много времени. Для проведения диагностики можно купить специальный тестер в автомагазине либо соорудить его самостоятельно.

Обратите внимание: условия на стенде для тестирования СЗ отличаются от реальных, поэтому если свечная искра во время проведения диагностики отсутствует, можно смело заявлять о неисправности СЗ

Заключение

При эксплуатации автомобиля вы неизменно столкнетесь с необходимостью замены свечей зажигания. Выбирая такие запчасти необходимо в первую очередь учитывать показатели калильного числа. Популярностью пользуется горячая и холодная свеча зажигания, отличия между которыми лишь в показателе калильного числа. Именно в зависимости от этой характеристики принято различать холодные и горячие свечи, которые предназначаются для атмосферных и форсированных двигателей. Для спортивных форсированных моторов рекомендуется использовать холодные свечи зажигания, что позволит гарантировать максимальную мощность силового агрегата и отсутствие проблем с зажиганием. А вот для экономичных малолитражных и атмосферных двигателей рекомендованы горячие свечи, которые имеют доступную стоимость и отличаются долговечностью в эксплуатации. В этой статье мы рассказали, чем отличаются холодные свечи зажигания от горячих. Надеемся, что после прочтения этой статьи у вас не будет сложностей с выбором.

01.08.2017

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Ремонт авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
