5 этапов установки пневмоподвески своими руками

Лучшие производители пневматических подвесок — какую фирму выбрать

Если срочно необходима пневмоподвеска, то известными и проверенными производителя этой области товаров являются следующие фирмы:

  • Rubena;
  • Airkraft;
  • Camozzi;
  • Blacktech;
  • Airtech.

Но эти компании выпускают довольно разнообразную продукцию, поэтому стоит прочитать соответствующий обзор конкретных моделей с описанием их плюсов и минусов. Для самостоятельного выбора воздушной подвески, чтобы не полагаться на рекомендации продавца с неизвестной компетенцией, предоставлен материал ниже.

Рекомендации: Как выбрать компрессор для покраски и накачки шин автомобиля

Как правильно выбрать хороший автомобиль

Пневматическая и гидравлическая подвеска

Одним из наиболее важных элементов конструкции автомобиля является подвеска. Именно она обеспечивает комфортное прохождение автомобилем ям и неровностей дороги. Существует два вида подвески – пневматическая и гидравлическая. В последнее время получает широкое распространение именно первый вид. Именно пневматической подвеской стали все чаще оснащаться современные выпускаемые автомобили.

Отличительной особенностью пневматической и гидравлической подвески на простом языке является возможность первой изменять просвет автомобиля дистанционным способом, вторая, в свою очередь, способствует изменению просвета при изменении скорости движения. Данная возможность позволяет, при необходимости, изменять клиренс автомобиля для преодоления любых препятствий без нанесения вреда нижнему корпусу автомобиля. С точки зрения физики, отличительной особенностью данных видов подвесок является то , что рабочее давление в работе пневматической подвески создается воздухом, а в работе гидравлической подвески – жидкостью. Вторая подвеска, обладает большей надежностью. В свою очередь оба вида подвески являются достаточно дорогостоящими. Рассмотрим, как работает пневмосистема и возможность ее использования в спортивных автомобилях.

Зачем устанавливать пневматическую подвеску

Пневматическая подвеска обладает пятью основными преимуществами, о которым мы сейчас и поговорим.

Регулируемость

Пневматические подвески легко регулируются в зависимости от загруженности транспортного средства или личных предпочтений водителя. Изменение посадки автомобиля, которое ранее занимало недели кропотливого труда, может осуществляться всего за несколько минут.

Пневматическая подвеска, в свою очередь, обеспечивает очень точную регулировку, позволяющую добиться максимальной эффективности, при этом не требуется каких-либо сложных манипуляций для ее установки и регулировки.

Управляемость

Большинство пневматических баллонов имеют прогрессивную жесткость – чем сильнее они сжимаются, тем жестче они становятся. Данное свойство в сочетании с возможностью автономного регулирования дает потрясающие результаты. Процесс адаптации подвески к текущим условиям занимает всего несколько минут.

В наиболее сложных системах пневматическая подвеска оснащается противораскачивающей системой и баллонами, которые регулируются не только на сжатие, но и на растяжение.

Получение оптимальных характеристик

У каждого водителя свои требования к управляемости и клиренсу автомобиля. Пневматическая подвеска позволяет удовлетворить практически любые пожелания без внесения каких-либо конструктивных изменений. Возможность регулировки пневматической подвески позволяет добиться необходимого уровня комфорта или управляемости, либо найти золотую середину между этими двумя понятиями.

Вы можете добраться до гоночного трека в комфорте на мягкой подвеске, затем сделать подвеску жесткой для участия в гонках, а после этого снова ее смягчить и вернуться домой, наслаждаясь комфортной ездой.

Внешний вид автомобиля

Пневматическая подвеска позволяет занизить автомобиль, чтобы он выглядел «круто». Крайним случаем являются специально заниженные минигрузовики и лоурайдеры, однако на сегодняшний день они занимают очень малую долю рынка.

Гораздо чаще водители хотят занизить свой автомобиль или грузовик для красоты за разумную цену, но без каких-либо потерь маневренности и надежности транспортного средства. Большинство пневматических подвесок позволяют добиться нормального клиренса во время движения, отличающегося от заводского варианта подвески всего лишь на несколько дюймов.

Неважно, насколько занижен автомобиль на пневмоподвеске, клиренс всегда может быть увеличен для нормального передвижения транспортного средства по трассе, при въезде на АЗС или для заезда на прицеп

Загрузка транспортного средства

Изначально пневмоподвеска использовалась в коммерческих целях на 18-колесных фурах – данное техническое решение позволило перевозить тяжелые грузы без потери комфорта для водителя. Конечно, совсем не обязательно устанавливать пневмоподвеску, чтобы превратить свой автомобиль в хот-род, однако данная система может оказаться вполне практичной, например, на автоэвакуаторе, чтобы динамически изменять клиренс в зависимости от текущих дорожных условий.

По сути, уже сейчас некоторые внедорожники в определенных комплектациях оснащаются пневмоподвеской.

Пневматическая подвеска может устанавливаться как дополнение к рессорной подвеске, но большинство владельцев хот-родов предпочитают полный переход к более современной пневмосистеме. Для большинства популярных шасси существуют специальные крепежные комплекты, требующие минимальных сварочных работ для крепления кронштейнов.

Достоинства и недостатки пневматической подвески

Любая конструкция имеет свои плюсы и минусы. Разберём, чем хороша и чем плоха пневматическая подвеска.

Преимущества пневмоподвески

  1. Способность поддерживать заданную высоту кузова автомобиля при различных нагрузках. Даже при неравномерной загрузке система поддерживает правильное положение машины относительно дорожного покрытия.

Значение дорожного просвета у автомобиля, на котором установлена пневматическая подвеска, можно изменять. Это особенно актуально в ситуациях, когда передвигаться приходится по бездорожью или по некачественным дорогам, на которые столь богата наша страна.

Пневматическая система обеспечивает автомобилю плавность хода. Водителю и пассажирам гораздо удобнее ехать в автомобиле с «пневматикой», нежели в машине с классической подвеской. Кроме того, пневматическая подвеска работает очень тихо.

Автомобиль, оснащённый пневматической подвеской, двигается плавно, без рывков. Кузов такой машины не раскачивается, в повороте крен машины минимален. Всё это способствует хорошей управляемости автомобиля на дороге.

Если пневматическая подвеска смонтирована на классическую штатную, заводские крепления и рессоры служат дольше.

У автомобиля с пневматической подвеской существенно увеличивается ресурс пробега. При соблюдении всех рекомендаций изготовителя такой автомобиль может спокойно пройти до 1 миллиона километров.

Машина, на которую установлена пневматическая подвеска, отличается большей грузоподъёмностью по сравнению с автомобилем той же марки и класса, но с обычной подвеской.

Недостатки пневматической подвески

  1. Первый минус пневмоподвески — пожалуй, это её стоимость. Современные системы оснащены массой вспомогательных функций, таких как пневмосигнал, автоматическое увеличение давления в шинах, и т.п. Это, естественно, не удешевляет конструкцию, поэтому в современном автомобилестроении пневматика ставится преимущественно на грузовики и авто бизнес-класса.

Оборудование требует постоянного ухода: пневматика не терпит грязи, пыли и песка, так что её приходится постоянно контролировать и очищать. Надо ли говорить, что в отечественных дорожных условиях это превращается в непростую процедуру?

Пневматические подушки практически не подлежат ремонту. Поэтому если пневматический элемент вышел из строя, его придётся менять.

На морозе пневматика функционирует с ограничениями, так что любители зимних поездок вряд ли смогут в полной мере оценить все достоинства этой конструкции.

Дорожные реагенты, которыми так любят обрабатывать у нас зимние дороги, также существенно сокращают срок жизни механизмов.

Оценив достоинства и недостатки пневматической подвески, можно утверждать, что данная конструкция очень актуальна как для грузового транспорта, так и для легковых машин. Более того, постоянное улучшение характеристик делает пневматическую подвеску всё более востребованной и популярной.

Но, к сожалению, на данном уровне развития автомобильной промышленности приходится признать, что «пневматика» по карману лишь тем, кто готов вкладывать в автомобиль значительные денежные средства, причём скорее всего на неё обратят внимание автовладельцы, которые проживают в южных областях страны, где не так сильны морозы и не так много реагентов на дорогах. Видео о подключении пневмоподвески:

Видео о подключении пневмоподвески:

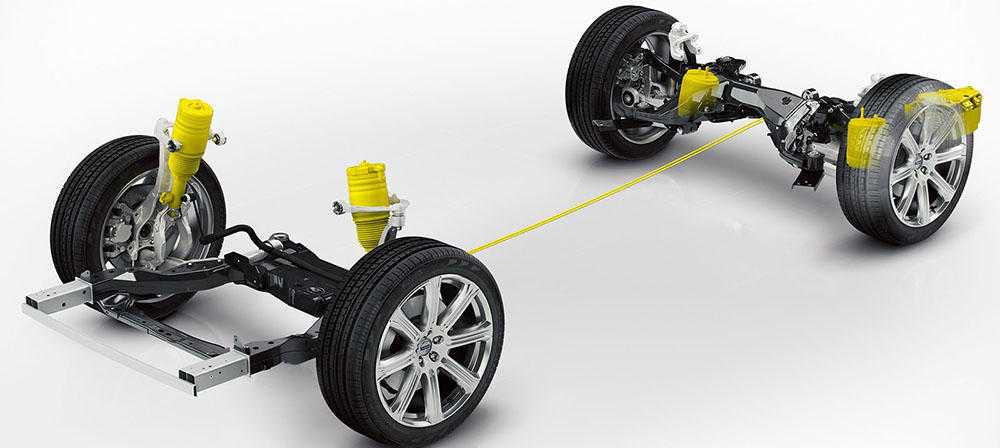

Основные компоненты пневмоподвески

На сегодняшний день, пневматическая подвеска, которая устанавливается на современные транспортные средства, включает в себя несколько составных компонентов, а именно:

  • упругие пневмоэлементы (баллоны или соответствующие подушки);
  • стандартный компрессор для поддержания и выравнивания давления;
  • специальный ресивер;
  • датчики, определяющие положение кузова в текущий момент;
  • электронный блок пневмоподвески с соответствующими элементами управления, расположенными в салоне авто.

Разумеется, в данном случае были указаны лишь основные компоненты, так как помимо этих элементов в состав такого опорного узла входит еще множество других конструктивных составляющих звеньев и деталей.

Пневмоэлементы

Пневматические баллоны, рессоры, упругие элементы или пневмоподушки — назвать основные компоненты этой системы можно по-разному. Главное здесь понимать, что речь идет про специальные изделия, которые за счет удержания давления контролируют клиренс автомобиля в данный момент. Также задача такого компонента заключается в том, чтобы максимально эффективно противостоять всем неровностям и нагрузкам, которые получает авто при движении по дороге. По этой причине, внутри баллона постоянно поддерживается определенное давление воздуха, которое нагнетается с использованием компрессора. Стоит отметить, что это довольно дорогие элементы, из-за чего ставить пневмоподвеску на бюджетные авто невыгодно, а местами и вовсе не рационально. Примечательно, что также существуют комбинированные варианты, где сама пневмоподушка объединена с амортизатором.

Компрессор

Главной рабочей задачей данного элемента является своевременное поддержание давления воздуха во всех пневморессорах, согласно заданным автолюбителем параметрам. Разумеется, в данном случае речь идет не просто о компрессоре, пригодном для перекачки воздуха, а о специальном механизме, состоящем из целого набора деталей и компонентов, чтобы своевременно поддерживать необходимый уровень воздуха в системе. Также в составе компрессора от пневмоподвески обязательно присутствует осушитель, который не позволяет скапливаться влаге, и как следствие заполнять пневмобаллоны в тот момент, когда воздушные массы отсутствуют.

Ресивер

Еще один важный компонент пневмоподвески, который используется для накопления сжатых воздушных масс и последующего поддержания необходимого давления в системе. Через ресивер воздух напрямую закачивается в пневмобаллоны. Следует отметить, что без работы этого компонента весь опорный узел вполне может функционировать. Однако, при таких обстоятельствах компрессор начинает нагнетать воздушные массы без перерыва, что отражается на его ресурсе, а также на потреблении энергии и, как следствие, на расходе топлива. При наличии ресивера компрессор включается только в тот момент, когда электроника определит, что в системе уже недостаточно сжатого воздуха.

Система управления

В данном случае речь идет про блок управления, который располагается в салоне транспортного средства. Необходимые рычаги и кнопки выводятся под руку водителя, чтобы тому было удобно выбирать наиболее подходящий режим клиренса. Сама по себе система управления следит за давлением в каждом отдельном пневмобаллоне и при необходимости перегоняет воздух из одной рессоры в другую, чтобы стабилизировать показатели. По этой причине здесь также присутствуют перепускные клапана и соответствующие датчики для считывания текущих показателей. Также специальные элементы в процессе работы учитывают положение рулевого колеса, качество дорожного покрытия и положение педали газа.

Достоинства

К существенным достоинствам рассматриваемой системы можно отнести:

  • Есть возможность проводить изменение настроек работы подвески. Примером можно назвать регулирование клиренса в весьма большом диапазоне. Также есть возможность устанавливать необходимые показатели жесткости автомобиля. Эти возможности в значительной степени повышают комфорт на момент движения, так как при использовании жесткой подвески на момент движения по разбитой дороге возникает серьезный дискомфорт, но мягкая на большой скорости делает транспортное средство плохоуправляемым.
  • Хорошая степень управляемости. Подобная подвеска настоящая находка для драйверов. При крене автомобиля повышается давление в активном элементе, что значительно повышает жесткость. Кроме этого не стоит забывать о возможности опускания автомобиля для уменьшения клиренса, что значительно повышает прижимную силу.
  • Любители выделяться в потоке также часто выбирают машину с подобной системой. Это связано с тем, что только по одному нажатию кнопки можно провести установку подвески в одной из крайних положений: она будет или сильно опущенной или иметь высокий клиренс.
  • Еще несколько десятилетий назад подобную систему использовали при создании грузовых автомобилей. Данная особенность связана с тем, что грузоподъемность пневмоподвески очень велика. Поэтому на многие пикапы, джипы проводят установку именно подобного варианта исполнения подвески.
  • Сильные морозы практически не оказывают влияние на работу системы. Это связано с тем, что сжатый воздух не реагирует на низкие температуры, которые могут возникнуть в природе, а подвижные элементы конструкции обладают высоким показателем эластичности.

Недостатки

К недостаткам использования пневмосистемы при создании подвески можно отнести:

  • Большая стоимость. Все элементы конструкции значительно повышают стоимость автомобиля. Также не стоит забывать о том, что некоторые их деталей рано или поздно придется заменить.
  • Малая популярность системы определяет сложность нахождения оригинальных расходников. Также при ремонте найти необходимые детали становится очень сложно.
  • Стоимость ремонтных работ очень велика.
  • Чем сложнее конструкция, тем меньше ее надежность – подобное правильно также касается и пневмоподвеску.
  • Срок эксплуатации значительно меньше, чем механической.
  • Сложность обслуживания.

В заключение отметим, что современные пневмоподвески также стали ставить на новые автомобили, которые относятся к бизнес классу. Это связано с тем, что обладателя подобного транспортного средства не волнует сложность обслуживания и стоимость, а только комфорт во время движения. По этому показателю лучшей подвески практически не найти.

Полезное: Усилитель руля: какие бывают, в чем польза

Монтаж пневматической подвески

Компания RideTech, один из лидеров в области производства пневматических подвесок и компонентов, использовала реверсивную психологию в шутливой манере и написала на инструкции по монтажу: «Не открывать». Люди, пытающиеся установить новую систему, никогда не читают инструкций, и это является главной проблемой при монтаже.

Компания учла факт, что если что-нибудь запретить человеку, то он обязательно будет стремиться это сделать, поэтому она и написала на обложке инструкции такой шутливый призыв.

Попытка RideTech привлечь внимание к инструкции по монтажу несет определенную ценность для покупателей. Монтаж сложной системы вполне возможен для обычного человека, но для этого необходимо прочитать инструкцию и строго ей следовать

Тем не менее, монтажом системы не рекомендуется заниматься людям, слабо знакомым с устройством автомобиля и устройством подвески либо не имеющим специальных инструментов и приспособлений для квалифицированного и безопасного выполнения работ.

По словам RideTech, монтаж системы с помощью специальных болтовых соединений займет от 12 до 15 часов для подвески и до 10 часов для компрессора и вспомогательных систем. К этим значениям необходимо добавить 5-6 часов на монтаж выравнивающей системы.

Тем не менее, правильно выполненный процесс монтажа и проверки позволит сэкономить деньги, поскольку позволит избежать быстрого износа компонентов в результате ошибок при монтаже и их соприкосновения с другими деталями автомобиля.

Пневматическая подвеска должна быть полностью герметична. Большинство проблем связаны с несоблюдением рекомендаций по проверке герметичности системы. По оценке RideTech, 90-95 процентов утечек связаны с неиспользованием подмоточного материала на резьбовых соединениях и с размещением пневмолиний в непосредственной близости с движущимися частями, что приводит к их повреждению.

Компания также рекомендует убедиться в достаточности зазоров между пневматическими баллонами и другими частями автомобиля, особенно имеющими высокую температуру (например, выхлопными трубами), для предотвращения их повреждения. Правильно установленная система легко проработает не один десяток лет.

Другим важным моментом, который необходимо учесть при монтаже, является общая регулировка системы. Большинство компаний рекомендуют менять амортизаторы автомобиля при установке на него пневматической подвески.

Амортизаторы работают в комплексе с пружинами, поэтому установка дорогостоящей пневматической системы (от 4000 долларов) без замены пружин – бесполезная трата денег. Замена является достаточно простой операцией, значительно улучшающей общую эффективность работы системы.

Несмотря на сложность конструкции, пневматическая подвеска значительно улучшает внешний вид и характеристики автомобиля (при соблюдении правил монтажа и настройки).

Принцип работы классической пневмоподвески

Поскольку задача пневмоподвески — изменение положения кузова авто транспортного средства по отношению к полотну дороги в зависимости от текущих условий передвижения машины, рассмотрим, каким образом это достигается. В принципе здесь нет ничего сложного — увеличивая давление в системе, мы тем самым увеличиваем и клиренс. Но при этом приходится жертвовать жесткостью. Уменьшение давления приводит к противоположному эффекту — машина проседает, центр тяжести смещается вниз, но зато уменьшается и жесткость подвески. Она становится мягче, а передвижение на автомобиле — комфортнее. Отметим, что в большинстве случаев корректировка клиренса — это дискретный процесс, состоящий из трех режимов:

  • нормального;
  • пониженного;
  • увеличенного.

Нормальный режим характерен для движения автотранспортного средства по ровной дороге со скоростью, лежащий в пределах 50-100 км/час. Если текущая обстановка требует движения с меньшей скоростью и по неровным дорогам, имеет смысл задействовать повышенный клиренс. По вполне понятным причинам все эти манипуляции производится в ручном режиме, нажатием на соответствующую кнопку. Однако существует ситуации, когда используется автоматическая корректировка положения кузова авто. Это — прохождение поворотов. Если в ресивере в такие моменты имеется достаточное количество сжатого воздуха, снижение боковых кренов машины будет произведено без участия водителя. После завершения манёвра лишнее количество воздуха удаляется через клапаны.

На каких автомобилях наличествует штатная пневмоподвеска

Отметим, что сегмент премиальных моделей автомобилей не так уж мал, учитывая, что в развитых странах средний класс, хоть и нечасто, вполне может рассчитывать на приобретение достаточно дорогого и элитного авто. И если оно оснащено пневмоподвеской – ощутить все прелести комфортного передвижения вне зависимости от состояния дорожного полотна. Но если в ваши планы входит приобретение модели, в комплектацию которой входит подвеска именно этого типа, то возникает вопрос, на каких автомобилях пневмоподвеска лучше? Поэтому было бы интересно изучить результаты рейтинга марок и моделей со штатной пневмоподвеской. И такой список есть. Его составители руководствовались как результатами специальных тестов, так и анкетированием пользователей со стандартным перечнем вопросов, касающихся эксплуатационных характеристик конкретных авто.

Топ-3 таких автомобилей выглядит следующим образом:

  1. Audi Q7;
  2. Porsche Cayenne;
  3. Volkswagen Touareg.

Отметим, что все эти авто комплектуются элементами подвески от одних и тех же производителей, поэтому их ранжирование производилось преимущественно на основании оценки возможностей настроек. С очки зрения эффективности и особенно надёжности к пневмоподвеске, применяемой на этих моделях, претензий нет. При практическом отсутствии серьёзных недостатков таковым можно считать только работу нагнетательного клапана. В некоторых случаях, возникающих очень редко, он самопроизвольно выпускает воздух из ресивера, что в итоге сказывается на комфортности поездки, создавая дополнительную нагрузку на компрессорную установку.

Продолжают список марок авто со штатной пневмоподвеской модели, владельцы которых чаще обращались в автосервис с претензиями, относящимися именно к данному конструктивному элементу ходовой. Все эти авто характеризуются своим перечнем уязвимостей, приводящим к необходимости выполнения ремонтных работ:

  1. У Volkswagen Phaeton и Audi А8 конструктивные различия между пневмоподвесками минимальны. Основной недостаток – это слабые стойки, которые следует менять, согласно регламенту, попарно после пробега 130000-160000 километров;
  2. Достаточно надёжна пневмоподвеска и у Lexus LS430/460. Их слабым звеном считаются пневмоамортизаторы, которые требуют замены в среднем каждые 130 тысяч километров;
  3. Одинаковые пневмоподвески устанавливаются на ряд моделей Mercedes Benz: W220/221, представляющие S-класс, W211 (E -класс), W219 (CLS-класс). Здесь стойки имеют закрытую конструкцию, поэтому пневмобаллоны надёжно защищены от любых внешних воздействий. Однако на ресурсе подвески это сказывается не особо: у передних пневмоподвесок он не превышает 100 тысяч километров, у задних – на 20000 километров больше;
  4. В отличие от автомобилей Mercedex, модели Vogue от Land Rover и Sport от Range Rover имеют подвеску, пневмобаллоны которой – открытого типа, то есть защищены от износа недостаточно хорошо. Имеются претензии и к электронному блоку управления, который нередко выходит из строя;
  5. Allroad первого поколения от Audi до сих пор пользуется немалым спросом, что свидетельствует о хороших эксплуатационных свойствах этой модели, включая пневмоподвеску. Чаще всего выходят из строя пневмобаллоны, и распространённая практика среди владельцев этого авто – замена неисправного элемента на пружины;
  6. Замыкают рейтинг автомобилей с пневмоподвеской модели W164 классов ML/GL от Mercedes. Пользователи, да и владельцы автосервисов, утверждают, что здесь вероятность выхода из строя примерно одинакова у всех узлов пневмоподвески, однако несомненным достоинством конструкции является её ремонтопригодность – практически любую деталь можно заменить новой.

Отметим, что любой агрегат или узел автомобиля – не вечен, так что опасаться выхода из строя дорогостоящей компоненты не стоит. А если учесть, что надёжность пневматических демпфирующих элементов с каждым годом растёт, их перспективы выглядят не столь уж мрачно.
