Неисправности селектора АКПП
Селектор АКПП (иногда называется кулиса АКПП) является достаточно надежным, однако данный элемент также может выйти из строя по тем или иным причинам.
Как правило, основными признаками неполадок является отсутствие включения фонарей заднего хода в режиме R, невозможность снять блокировку нажатием на педаль тормоза, затрудненный ход селектора. Также часто возникает ситуация, когда водитель переключает селектор, однако режимы не меняются.
Причины неисправностей селектора коробки автомат могут быть разными, начиная с окисления или обрыва контактов, выхода из строя датчика положения селектора АКПП и заканчивая механическими поломками.
В любом случае, необходима диагностика. При этом с ремонтом не стоит затягивать, так как неисправный элемент в определенных ситуациях может стать причиной ДТП. Еще стоит отметить, что самостоятельно разбирать селектор АКПП настоятельно не рекомендуется без определенных навыков и опыта, так как достаточно высока вероятность повредить отдельные элементы при разборке или полностью вывести устройство из строя.
Как правило, после проведения диагностики АКПП селектор нужно разбирать, проводить его визуальный осмотр и дефектовку, проверять состояние контактов, датчиков и проводки, очищать контакты, смазывать отдельные элементы, менять изношенные детали и т.д.
Затем принимается решение об обратной сборке и установке или же сразу выполняется замена селектора АКПП на новый или б/у в рабочем состоянии
При этом важно понимать, что от качества сборки зависит дальнейшая корректная работа устройства
Особенности расположения селектора АКПП
Удобное размещение устройства под рулевой колонкой позволяет переключать передачи без помех. Благодаря такому дизайну салона, появляется дополнительная возможность использовать впереди сплошное сидение, где может поместиться третий пассажир. Подобные конструкции широко использовались в автомобилях американского производства в конце прошлого века.
Селекторы кнопочного типа активно применялись в авто, оборудованных сидениями высокой посадки. В пятидесятых годах такие селекторы были очень популярны и устанавливались в автоматах микроавтобусов, минивенов, джипов и других моделей того времени. Основными производителями авто с кнопочным селектором для коробок автомат в тот период были такие известные компании, как Крайслер, Хонда и некоторые японские марки.
Современные транспортные средства, произведенные в Европе и Японии, чаще всего оборудуются автоматическими рычагами переключения передач напольного типа. Здесь селекторы располагаются посередине салона между сидением водителя и передним креслом пассажира.
Неисправности электронной системы управления
В идеале любую диагностику АКПП необходимо начинать с «чтения» электроники. Это примерно как при обращении к врачу — хороший доктор, даже если уверен в диагнозе, все равно направит пациента на анализы для установления полной картины. Вот и с автоматической коробкой передач стоит действовать также — сперва «анализы», а затем уже «диагноз». Разумнее всего делать их у официального дилера. Да, он возьмет за диагностику побольше, чем универсальная мастерская, но зато он обладает необходимым оборудованием, предназначенным специально для конкретной марки автомобиля. Ни один универсальный прибор не даст столько информации, сколько специализированный дилерский. И уж тем более у дилера можно не опасаться сбоев в работе электроники автомобиля, вызванных тем самым универсальным диагностическим оборудованием.
Но и к дилеру лучше ехать, уже имея базовое представление о характере неисправности, поэтому ниже дано несколько рекомендаций для самостоятельной диагностики.
Неисправны датчики расхода воздуха, датчик дроссельной заслонки, датчик распредвала, блока и датчиков АБС.
Как определить? а) АКПП сама внезапно переходит в аварийный режим и столь же внезапно из него выходит. б) АКПП сама переходит в аварийный режим и уже ни при каких условиях из него не выходит (даже после полного выключения двигателя).
Диагностика в сервисном центре Эти неисправности можно легко вычислить при электронной диагностике с помощью специального сканера.
Неисправность блока управления двигателем, неисправность блока управления АКПП.
Как определить? АКПП сама переходит в аварийный режим и уже не выходит из него.
Диагностика в сервисном центре Первоначально диагностируется также при помощи сканера, но это не всегда дает результат, так что может потребоваться пробная замена блока.
Неисправности электрической проводки между блоками и фишек подсоединения блоков.
Как определить? а) АКПП не выходит из аварийного режима, что бы вы ни предпринимали. б) АКПП самостоятельно переходит в аварийный режим и выходит из него, не переключает передачи и вообще живет своей собственной жизнью.
Диагностика в сервисном центре Электронной диагностике не поддается, так как неисправность проводки может вызывать разнообразные ошибки в действительности исправных устройствах, так что диагностируется только механически. Для этого проводка и фишки извлекаются, осматриваются визуально, а также прозваниваются тестером. Самая неприятная и трудоемкая в диагностике «электронная» проблема.
Неисправности электронного регулятора давления и соленоидов АКПП.
Как определить? а) АКПП не переключается на некоторых скоростях; при переключении ощущаются удары, а также присутствуют сильные пробуксовки. б) При определенных переключениях АКПП переходит в аварийный режим.
Диагностика в сервисном центре Как правило, бывает достаточно диагностики с помощью сканера, но наиболее точный результат получают с помощью измерения различных электрических параметров (сопротивления, индуктивности и др.) тестером.
Неисправность датчиков вращения входного и выходного валов АКПП.
Как определить? а) АКПП переходит в аварийный режим сразу же после установки рычага переключения в положение D. б) АКПП переходит в аварийный режим при первом же переключении с передачи I на передачу II.
Диагностика в сервисном центре Отлично поддается электронной диагностике с помощью сканера.
Неисправность датчика положения переключения передач.
Как определить? а) Указатель переключения на приборной панели (там, где буквы P, R, N, D) не соответствует реальному положению рычага переключения передач. б) Буквы на указателе переключения не отображаются или горит значок аварийного режима; АКПП переключается правильно, но с толчками.
Диагностика в сервисном центре Электронной диагностике поддается не во всех случаях, однако в силу характерных признаков успешно диагностируется опытными мастерами.
Неисправность температурного датчика АКПП.
Как определить? а) АКПП не выходит из аварийного режима вне зависимости от внешнего воздействия. б) АКПП внезапно переходит в аварийный режим после нагрева до рабочей температуры.
Диагностика в сервисном центре Как правило, бывает достаточно электронного сканирования, однако в некоторых случаях прибегают к пробной замене датчика.
Как это работает?
Вообще говоря, смысл той роли, которую выполняет температурный датчик коробки-автомат, достаточно прозрачен. Если по каким-либо причинам температура жидкости превышает запрограммированный порог, то блок управления принимает цепочку решений. Эти решения направлены на информирование водителя о том, что возникла проблема, и выработку действий по восстановлению работоспособности коробки-автомат и ее реабилитации.
На наиболее современных моделях трансмиссий реализован специальный алгоритм, который в экстренных случаях позволяет привести трансмиссию в состояние нормы. К примеру, передачи начинают переключаться более плавно, а максимальная скорость машины снижается. Вдобавок ко всему режим работы двигателя становится таким, чтобы трансмиссия не подвергалась чрезмерным нагрузкам.

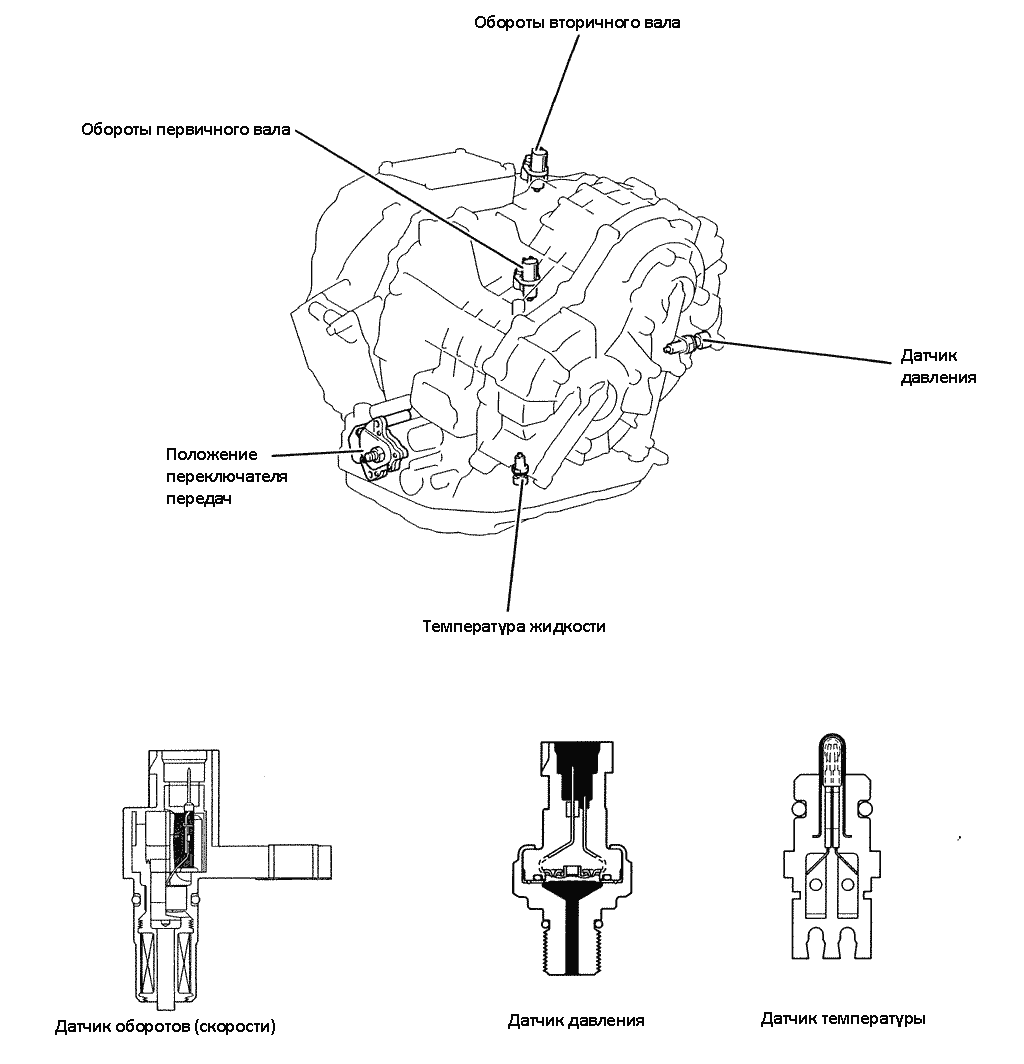

Для многих остается непонятным, где располагается такой датчик, и как он выглядит. На вид такое устройство представляет собой небольшой металлический цилиндр. Этот цилиндр имеет на выходе несколько проводов, которые подсоединяются к источнику питания и блоку управления, а вернее, его входным радиоканалам. Устройство находится в картере трансмиссии — там располагается наибольшее количество масла, и контролировать его температуру таким образом намного проще и рациональнее.
8.1 Задачи блока электронного управления и управляющие сигналы / Mercedes-Benz W220
Задачи блока электронного управления и управляющие сигналы

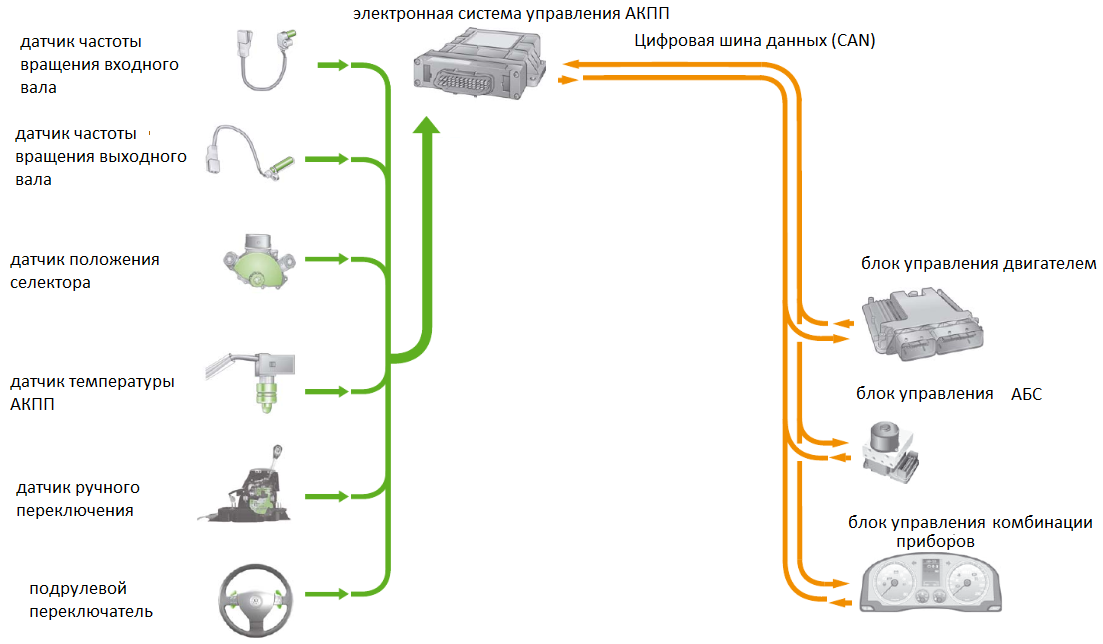

Входные и выходные сигналы блока управления АТ 722.6 и шина обмена данными CAN
 |
|
 |
|
|
N15/3 — Блок управления ETC |
Y3/6у5 — Электромагнитный клапан переключения 2-3 А1 — Приборная доска |
Задачи
Блок управления ETC (N15/3) определяет текущие рабочие параметры транспортного средства и осуществляет управление последовательным переключением передач, исходя из простоты переключения и параметров движения.
Активация электромагнитных клапанов переключения осуществляется по команде блока управления ETC (N15/3). Требуемая величина давления вычисляется на основании входящих данных и необходимую корректировку регулировку передаваемого крутящего момента.
Обработке подвергается следующие данные, поступающие от других систем:Блок управления ME-SFI (N3/10)/CDI (N3/9)
· Развиваемый двигателем крутящий момент;
· Переключение передач;
· Аварийный режим;
· Функционирование темпостата;
· Активация системы ограничения скорости;
· Функционирование стартёра;
· Активация режима kickdown (как на моделях 01.06.02)
· Рабочие параметры двигателя.
Блок управления электронного рычага переключения (N15/5)
· Положение рычага;
· Датчик-выключатель режимов трансмиссии (S16/5);
· Датчик-выключатель активации режима kickdown (S16/6) (по 31.05.02)
Блок управления антипробуксовочной системы (N47)
· Частота вращения колёс;
· Крутящий момент тормозных механизмов;
· Факт выжимания педали ножного тормоза;
· Состояние стояночного тормоза.
Блок управления EIS (N73)
· Состояние контактных клемм;
· Вариант трансмиссии.
Приборная доска (А1)
· Положение рычага селектора/выбранная передача.
Блок управления антипробуксовочной системы (N47)
· Вариант трансмиссии;
· Информация о выбранной передаче.
Блок управления ME-SFI (N3/10)/CDI (N3/9)
· Развиваемый двигателем крутящий момент;
· Аварийный режим;
· Активация режима движения;
· Положение рычага селектора Р/N;
· Датчик-выключатель режимов трансмиссии (S16/5)
· Вариант трансмиссии.
Mercedes w220 s500 секреты АКПП 722.6
Mercedes-Benz S320 (W220) режимы работы акпп
Mercedes-Benz W220 S500 Реальный расход топлива
Самостоятельная диагностика гидроподвески ABC Mercedes (Active Body Control)
Аварийный режим АКПП W220. Gena W140
Диагностика датчика
Диагностировать АКПП можно собственными руками, либо с помощью компьютера и установленном в нем программного обеспечения. Делается это так:
- попробуйте запустить стартер при включенном стояночном тормозе, либо в нейтральном положении;
- попробуйте запустить на скорости. Разгоните вручную машину и попробуйте запустить стартер. Но делайте это в крайних случаях, если вы находитесь далеко от СТО. Так как автоматическая коробка передач не любит, когда разгоняют автомобиль вручную. А также, устройства на современных АКПП не дадут вам этого сделать, потому что они защищены от такого варварства.
Читать
Ремонт АКПП 01n и гидроблока своими руками, мануал
Поэтому лучшим способом решения проблемы, будет обращение в специализированный центр по обслуживанию транспортных средств.
Определение кода ошибки P0705
Если вы подсоединитесь к компьютеру с программным обеспечением для проверки ошибок на АКПП автомобиля, то при неисправном датчике положения селектора АКПП, он выдаст ошибку «P0705».
А проверяется на коробке эта ошибка опытным механиком так:
- прозванивается каждый провод датчика на наличие выходного сигнала;
- проверяется напряжение и сигнал заземления.
Чаще всего при возникновении этой ошибки обнаруживается оборванной или закороченной цепь датчика селектора АКПП. В этом случае опытный механик находит обрыв и меняет провод.
После того, как замена провода была сделана, нужно сбросить ошибку.
Сброс ошибок
Сброс ошибок АКПП осуществляется либо с помощью компьютера и программного обеспечения
В этом случае важно присутствие опытного механика, потому что любитель новичок не сможет работать со сложной программой, требующей определенных навыков
Либо можно сбросить ошибку АКПП кустарным образом.
- Откройте капот и отсоедините левую клемму от аккумуляторной батареи.
- Сядьте за руль и нажмите на педаль тормоза. Подержите так секунд тридцать.
- Оденьте клемму на аккумулятор и заведите мотор.
- Ошибка больше не должна появляться.
Замена датчика скорости G68 на АКПП типа 01M
FAQ VW Audi Skoda Seat
Автоматическая коробка передач типа 01М устанавливалась на автомобили:
Volkswagen Golf 4 / Фольксваген Гольф 4 (1J1, 1J5) 1997 — 2004 Volkswagen Bora / Фольксваген Бора (1J2, 1J6) 1999 — 2005
Volkswagen Passat B4 / Фольксваген Пассат Б4 (3A2) 1994 — 1997 Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (3A5) 1994 — 1997
Volkswagen New Beetle / Фольксваген Нью Битл (1C1) 1998 — 2010 Volkswagen New Beetle Europe / Фольксваген Нью Битл (9C1) 1999 — 2002
Skoda Octavia A4 / Шкода Октавия А4 (1U2) 1997 — 2010 Skoda Octavia Combi A4 / Шкода Октавия Комби А4 (1U5) 1998 — 2010
SEAT Leon / Сеат Леон (1M1) 1999 — 2006 SEAT Toledo Mk2 / Сеат Толедо (1M2) 1998 — 2004
SEAT Ibiza 2 / Сеат Ибица 2 (6K1) 1993 — 2002 SEAT Cordoba / Сеат Кордоба (6K2) 1993 — 2002
Audi A3 / Ауди А3 (8L1) 1997 — 2003 и др.
Описание проблемы: Появилась проблема с коробкой типа 01М (буквенное обозначение коробки передач ESE) на Volkswagen Bora (1J2) 1999г. Запаздывает переключение на 4 передачу. На 60-80 км/ч обороты двигателя 3200-4500. После нескольких секунд (10-15) на скорости около 80 происходит резкое переключение передачи с ударом, обороты падают чуть ниже 3000. На больших скоростях переключения уже нет — должна быть блокировка муфты ГТ — обороты продолжают расти. Поведение похоже на езду в режиме 3. В режиме 1 и 2 обычное поведение.
Считал ошибки из компа, обнаружил отваливающийся датчик скорости, и прерывистый сигнал Gear monitoring. Вот они:
Control Module Part Number: 01M 927 733 HJ Component and/or Version: AG4 Getriebe 01M 4492 Software Coding: 00000 Work Shop Code: WSC 00000 2 Faults Found: 00281 — Vehicle Speed Sensor (G68) 03-00 — No Signal 00652 — Gear Monitoring 27-10 — Implausible Signal – Intermittent
После сброса ошибок некоторое время коробка правильно переключалась. Потом опять отваливается. Пробовал почистить контакты датчика скорости и разъема многофункционального переключателя коробки. Не помогло — опять отвалился датчик скорости.
Решил проверить проводку и мозги. Вытащил мозги, проверил питания на входе и выходе — все на месте. Почистил контакты мозгов и разъемы. Прозвонил датчик со стороны мозгов — как в книжке все. Собрал обратно. Проехался. Коробка впала а аварийный режим. Компа с собой не было — ошибки не читал. Утром сбросил кучу ошибок в коробке. Поехал — все работает. в конце дня поехал — работало пока машина не прогрелась как следует, датчик опять умер.
Было принято решение менять датчик G68. Менял сам, на Боре довольно таки несложно оказалось…
Снимаем воздушный фильтр, аккумулятор и площадку аккумулятора:
|
|
Отключаем все разъемы сверху на коробке и откручиваем трубу от компрессора ГУР. С разъемами надо быть осторожным, чтобы не поломать фиксаторы.
|
|
Подпираем коробку гидродомкратом таким образом и поднимаем на 6-10 сантиметров:
|
|
и открчиваем 5 болтов на кронштейне. Головки не очень стандартных размеров, помню что на 18 нужна. Опускаем домкрат на 5-6 см и вынимаем кронштейн в эту сторону
|
|

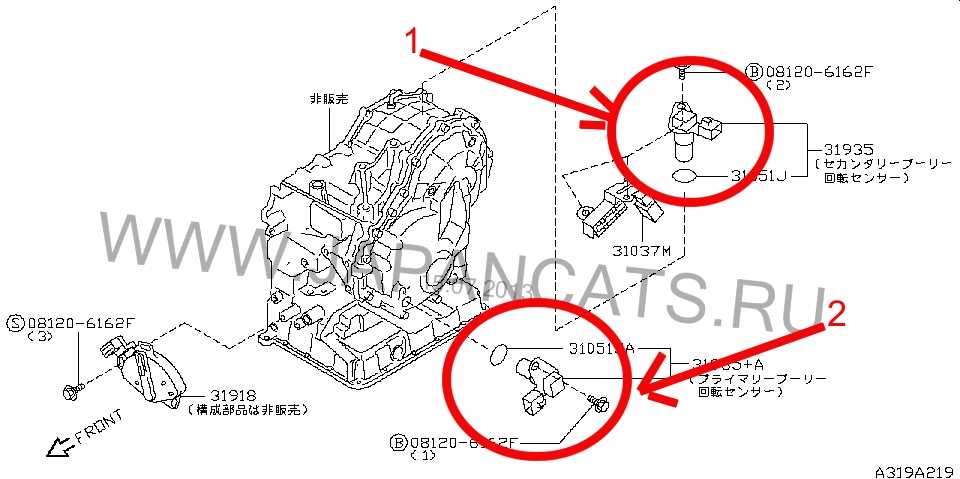

Вот и сам датчик:
|
|
Далее откручиваем скобу у датчика числа оборотов коробки, которая прижимает провод и скобу с разъемом датчика скорости и соленоидов (для удобства). Вынимаем датчик, разъем из кронштейна и ставим новый, смазав прокладку ATF-кой.
|
|
Собираем всё в обратном порядке. В книге рекомендуют менять болты на кронштейне коробки на новые. Я поменял только два (других под рукой не оказалось). Все болты посадил на фиксатор резьбы. После сборки и подключения аккумулятора сбрасываем ошибки в мозгах коробки и едем радуясь
Дополнение отчета от Dimsi:
Ваг-ком показывал ошибку по датчику G68, при этом коробка не переключалась выше второй передачи (т.е. скорость около 40, если сильно не крутить двигатель). Измеренное сопротивление старого датчика 820 Ом, нового — аналогично. Напряжение на контактах от блока управления (не экран) около 2,5 В при запущенном двигателе. Вроде бы все в норме. Но помогла только замена датчика (хотя на сервисе сомневались в результате).
Вывод: наличие номинального сопротивления не всегда говорит об исправности датчика. И еще… 01M927321 — разъем датчика прямоугольный (на моделях Фольксваген Гольф 4 до какого-то месяца 1999 года) 01M927321B — разъем датчика овальный (более поздний).
Продолжение и все обсуждения отчета здесь
Спасибо: Gluke
Как здесь найти нужную информацию?Расшифровка заводской комплектации автомобиля (англ.)Расшифровка заводской комплектации VAG на русском!Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.
Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Датчик нейтральной передачи для МКПП
Датчик нейтралки подойдет для людей, которые отдают предпочтение автозапуску. Обычно машины с механической коробкой переключения передач комплекуют логической нейтралью. Но она не очень удобна при использовании сигнализации с автозапуском.
В сети можно найти множество видов датчиков нейтралки, в основном они выполнены на герконе и микрике. Но наиболее простой вариант для основы состоит из фототранзистора и инфракрасного диода.
Схема работает по следующему принципу: на выходе (А) при засвечивании фототранзистора (Q1) образуется электрическое напряжение 12 В с положительным потенциалом. Если засвечивания не происходит, то образуется «масса» (или иначе «минус»). Автозапуск срабатывает только в том случае, когда в автомобиле поднят ручник и установлено значение нейтральной передачи. При невыполнении хотя бы одного их этих условий, запуск двигателя не произойдет.
Необходимо смонтировать датчик как указано на следующей фотографии:
В конструкции роль «шторки» выполняет пластина из металла. Эта деталь изменяет свое положение при переключении передач скорости. Если установлено нейтральное положение, то «шторка» занимает центральное место между диодом и фототранзистором, тем самым не давая ему засвечиваться. При включении любой другой передачи, металлическая пластинка смещается, и диод засвечивает фототранзистор.
Затем можно крепить к датчику сигнализацию. Для этого можно использовать провод, подключенный к сигналу ручника (если коробка авто механическая) или к педали тормоза (если коробка автоматическая).
Готовый датчик нейтральной передачи можно рассмотреть с двух сторон на следующих фотографиях:
Для изготовления такого устройства потребуется несколько деталей:
- R1 – резистор 690 Ом (можно заменить на два по 470 и 220 Ом);
- R2 и R3 – резисторы на 100 кОм (на плате указано 62 кОм);
- D1 – инфракрасный диод L-34 F3С;
- Q1 – фототранзистор L-53 Р3С;
- Q2 – NPN-транзистор ИС 817.
Со временем могут возникнуть проблемы в работе устройства: фототранзистор покроется слоем пыли и перестанет засвечиваться или выйдет из строя ИК-диод. Это грозит тем, что датчик будет передавать сигнал об автозапуске автомобилю, который стоит не передаче. Решения проблемы только одно – обеспечить засвечивание фототранзистора только на нейтральной передаче, а разрешение на запуск двигателя не должно происходить без засвечивания фототранзистора.
Какие бывают неисправности АКПП?
Трудно представить современный мир без авто с автоматической коробкой. Частые пробки и светофоры на каждом перекрестке сделали автомат незаменимой вещью для передвижения по городам. Возможно поэтому большинство значимых концернов постепенно отказываются от механики в пользу автоматического переключения передач. Эта тенденция постепенно приходит и в нашу страну, а вместе с ней и связанные с АКПП проблемы.
Всякая актуальная конструкция в машине имеет два принципа работы: механический и электронный. Автоматическая трансмиссия не исключение. Физическое переключение передач осуществляется механизмами, а алгоритмы рассчитываются программной составляющей. Поэтому все причины поломки делят на две большие группы:
- механические поломки. Они происходят в гидравлике и физических приводах коробки передач;
- электронным сбои системы. Нарушения функционирования программ или электрических частей машины.
Разберём каждый из этих пунктов в отдельности.
Проблемы механической и гидравлической части
Чаще всего при механических неисправностях ломаются следующие элементы:
- износ валов или шестерёнок механизма;
- повреждение или износ муфт, дисков, тормозов внутри трансмиссии;
- проблемы в работе гидротрансформатора;
- износ блока гидравлики;
- закупоривание масляных каналов коробки;
- выход из строя масляного насоса.
Из приведенного списка можно заметить, что основные проблемы в механической части начинаются при износе деталей или использование непригодного масла. Стоит отметить, что это настоящий камень преткновения для АКПП: чаще у автолюбителей просто заканчивается ресурс внутренних конструкций коробки
Это ещё раз доказывает защищённость такого типа трансмиссии.Очень важно заблаговременно обнаруживать и устранять проблемы автоматической коробки передач. В противном случае одна неисправность будет порождать другую, образуя некую круговую поруку
Так, при износе муфты засоряются каналы передачи масла, а те уже приведут к проблемам с насосной системой. Затянув с одной проблемой некоторые автолюбители приезжают в сервисы с практически полностью уничтоженным автоматом. Но о причинах мы поговорим чуть позже.
Электроника и возможные проблемы
Неисправности автоматической коробки передач не обходят и электронные внутренности. Перечислим частые примеры поломанных элементов:
- поломка электронных блоков, контроллера АКПП;
- неправильная работа или сломанные датчики трансмиссии;
- неисправность или износ электропроводки;
- замыкания;
- сбой в работе автоматов, фазовых устройств.
Автоматическая коробка устроена таким образом, что даже при выходе из строя электронного управления машина сможет продолжить свой ход. В этом случае запускаются резервные алгоритмы программ: трансмиссия переходит в аварийный режим работы. Чаще автомобиль самостоятельно переключается на 3 скорость. Это помогает водителю добраться до ближайшего сервиса и устранить причину. Современные системы уведомляют владельца о проблемах в электронике.
От поклонников МКПП часто можно услышать, что если в машине с автоматом ломается электрическая составляющая, то в отличие от механики движение на ней невозможно. Как мы видим из примера выше это суждение не соответствует действительности.
Определение переключения передач
Теперь вы знаете все о датчиках, которые следят за скорость вращения входного и выходного вала
Поговорим об еще одном не мало важном устройстве – прибор для определения переключения передач. Он находится рядом с селектором
От него зависит выбор скорости и возможность включения водителем той или иной передачи.

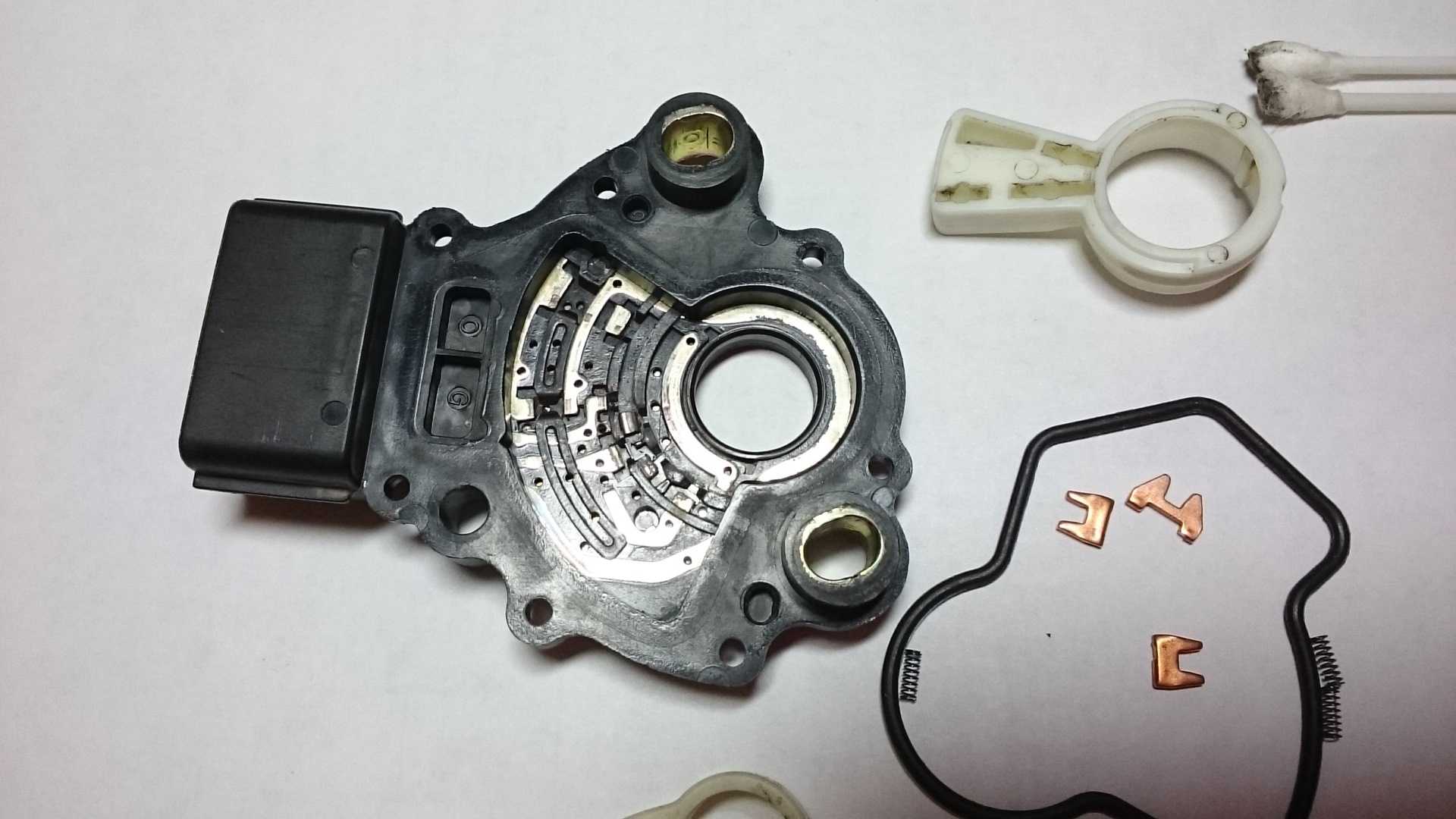

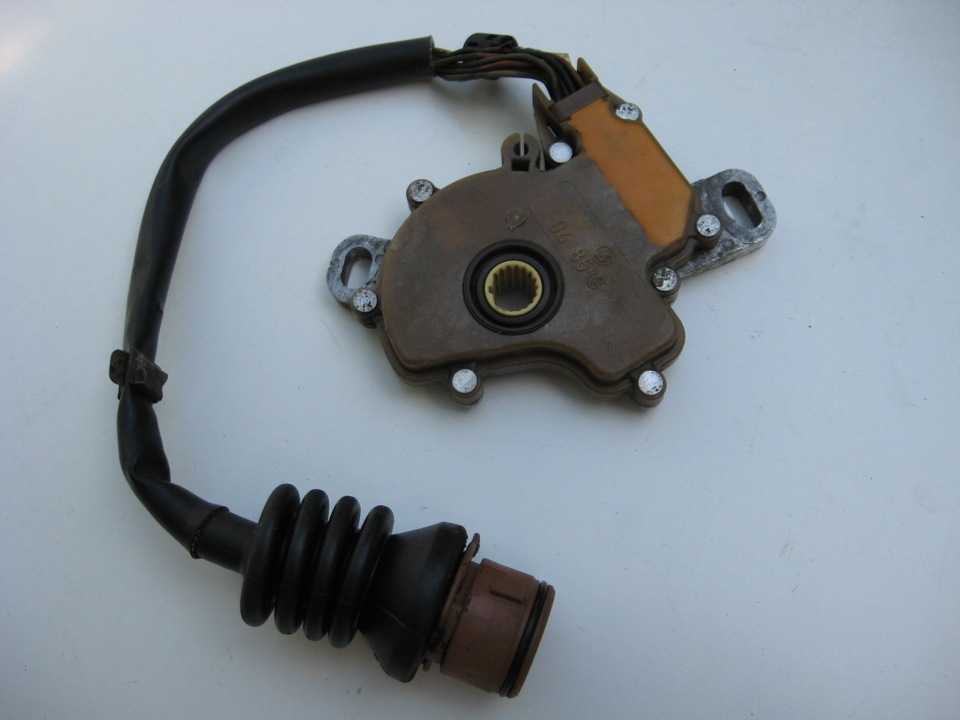

Этот прибор контролирует положение кулисы селектора переключения скоростей. Но иногда он ломается и тогда, водитель наблюдает:
- неправильное обозначение выбранной им передачи на мониторе приборной панели;
- вообще не отображается буква выбранной передачи;
- переключение между скоростями происходит толчками;
- опоздание срабатывания переключения передачи. Автомобиль, например, может некоторое время постоять прежде чем поехать в заданном режиме.
Все эти неисправности происходят из-за :
- попадания капель воды внутрь корпуса, тут же нарушение герметичности;
- пыль на контактах;
- износ контактных ламелей;
- окисление контактов или загрязнение.
Чтобы исправить ошибки, возникшие из-за неправильной работы датчика, устройство нужно разобрать почистить. Используйте обычный бензин или керосин для зачистки контактов. Если нужно припаять отошедшие контакты, то спаяйте их.
Используйте проникающую смазку для очистки контактов. Но опытные механики и я не рекомендуем смазывать поверхность «Литолом» или «Солидолом».
