Маркировка стекол автомобиля

Стекла для автомобилей

Мало знакомые с устройством авто люди ошибочно предполагают, что стекла для различных автомобилей изготавливаются из тех же материалов, что и стекла для окон и бытовых помещений. К счастью, это не так, и на то есть целый ряд причин. Эта статья рассказывает о том, из чего состоит стекло на современный автомобиль, и какие конструктивные особенности оно имеет.

Современные стандарты

Как было отмечено, стекла для разных автомобилей, имеют несколько иной состав по сравнению с теми, которые изготавливаются для оконных рам и стеклопакетов. Это обуславливается тем, что при эксплуатации машин крайне важны те свойства, которых от квартирных стекол никто не требует.

Так, стекло на любой автомобиль, будь то лобовое или заднее стекло, должно быть безопасным. Другими словами, при совершении ДТП осколки ветрового стекла ни в коем случае не должны попасть на водителя и пассажиров и тем самым причинить вред их здоровью

Кроме того, крайне важно, чтобы ветровое автомобильное стекло максимально препятствовало попаданию прямых солнечных лучей в глаза

Несоблюдение этого требования приводит к тому, что при движении во время восхода и заката ветровое стекло на автомобиле попросту не преломляет солнечный свет. В ночное время дальний свет фар также способен вывести водителя из состояния максимальной концентрации на несколько секунд.

Если лобовое или заднее стекла на автомобиле не являются антибликовыми, то такая опасность крайне велика. Благо, нередко водители используют противосолнечные козырьки машины. Это позволяет несколько компенсировать свойства, которыми по тем или иным причинам не обладают ветровое и заднее стекла на автомобиле, однако полностью не решает возникающую и крайне опасную проблему.

А еще крайне важно, чтобы лобовое автомобильное стекло было атермальным. Что это означает? Представим простую ситуацию

В холодный стеклянный стакан наливают раскаленный кипяток из чайника. Велика вероятность, что в скором времени стакан растрескается и взорвется. Это связано с тем, что изнутри материал резко нагревается и расширяется, тогда как снаружи остается холодным.

Чтобы противодействовать такому перепаду температур, и ветровое, и заднее стекло авто покрывается специальной пленкой. Благодаря этой пленке, ветровое стекло не растрескается даже тогда, когда за окном температура около -40 градусов, а в салоне она близка к комнатной.

Состав и характеристики

Лобовое стекло для автомобиля состоит из целого множества слоев. Все эти слои изготовлены из различных материалов, которые придают лобовому стеклу уникальные свойства, удовлетворяющие требованиям безопасности и комфорта.

Основной слой изготавливается из стекла, которое способно переносить температурные нагрузки и не разрушаться при небольших ударах и физических воздействиях. Таким является закаленное стекло, которое имеет сравнительно небольшую толщину, но при этом способно выдержать нагрузку вплоть до нескольких килограммов на один квадратный сантиметр.

Обычно в состав лобового стекла входит до десяти таких закаленных стекол, изготовленных из прочного, износостойкого материала. Вторым материалом является специальная полимерная пленка, которая скрепляет между собой слои из закаленного стекла и, таким образом, собирает их по схеме «сэндвич».

Главное требование, чтобы такой полимер обладал достаточно небольшой толщиной и обеспечивал высокую прозрачность. Правда, прозрачность можно регулировать путем применения пленки с различной степенью тонировки.

Стекло, изготовленное по приведенной выше технологии, называется «дуплекс». Такие стекла для авто удовлетворяют абсолютно всем требованиям, которые предъявляют современные организации по проверке и обеспечению безопасности автомобильного транспорта.

К примеру, применение антибликового покрытия предотвращает ослепление водителя при попадании прямых солнечных лучей. Использование полимерной пленки не позволит при ударах лобовому стеклу рассыпаться на осколки. Такое решение за все годы существования технологии спасло жизни тысяч людей, оберегая их от осколочных ранений при ДТП.

Лобовое, заднее и боковые стекла выполняются по довольно сложной технологии и состоят из большого числа слоев. Это позволило повысить безопасность водителя и пассажиров в десятки раз, а также обеспечить комфорт, о котором еще несколько десятков лет назад оставалось лишь мечтать.

portalmashin.ru

Виды

На сегодняшний день известны 3 вида материалов, 5 типов маркировок для автостекол и около двух десятков производителей, далее будем с ними разбираться. Но первым делом рассмотрим что должна содержать маркировка стекол:

  • тип стекла;
  • товарный знак или название изготовителя;
  • маркировка официального утверждения в соответствии с правилами R43 ЕЭК ООН или директивой 92/22/СЕЕ государств, входящих в европейское экономическое сообщество;
  • дата выпуска автостекла.

Поделим производителей на 3 группы:

  1. Премиум класс – Pilkington, Saint Gobain Securit, AGC, PPG.
  2. Бизнес класс – JAAN, Guardian, Shatterprufe.
  3. Эконом класс – XYG, CSG, FYG, Starglass, Tamglass, и другие производители.

Теперь рассмотрим виды применяемых материалов для изготовления автомобильных стекол и расшифруем где это указывается:

  1. Триплекс (от лат.Triplex – тройной). Это стекло, которое состоит из множества слоев, чаще всего именно трех, склеиваемых между собой прозрачной полимерной пленкой при нагревании под давлением. В основном из него изготовляют лобовые стекла, иногда боковые, задние или даже люки. Обозначают, как правило, такие стекла словом Laminated, Lamisafe — многослойное стекло.


    Преимущества автомобильного стекла с типом «триплекс»:

    • высокая прочность против ударов;
    • после сильного удара, на стекле может появиться только трещина, которая не будет распространяться по всей поверхности стекла;
    • даже если лобовое стекло треснуло по причине попадания камня или другого предмета, то оно не разобьётся, с помощью полимерной пленки осколки удержатся и не разлетятся по салону, что является характерным плюсом для пассажиров, которые находятся в салоне авто;
    • стекло настолько прочное, что злоумышленнику нужно еще постараться, чтобы проникнуть в салон;
    • достаточно хорошо поглощает шум;
    • снижает теплопроводность и термическую устойчивость, также возможность окрашивания.

    Автомобильные стекла с большим количеством слоев применяются достаточно редко и то, как правило, в эксклюзивных моделях авто премиум-класса, также в бронированных инкассаторских машинах.

  2. Сталинит – обычное стекло, которое изготавливается методом закалки. После того, как стекло нагрели до температуры от 350-680°С, при контакте с воздухом, в момент охлаждения, на его поверхности образуется остаточное напряжение сжатия, которое собственно и обеспечивает высокую прочность термостойкость и безопасность в случае повреждения.

Посередине двух слоев стекла расположен слой пленки из поливинилбутираля, с помощью него стекло при ударе не рассыпается, а покрывается мелкими трещинами и остается целым.

Из этого материала изготавливают в основном задние и боковые стекла. Маркировка, как правило, на таких стеклах обозначается словом Tempered, Temperlite, Therlite, что означает закаленное стекло или просто буквой «Т».

Стекло из этого материала является достаточно безопасным, при ударе оно распадается на маленькие фрагменты, грани которых тупые, но специалисты все равно не советуют ставить его на лобовое стекло, потому что в случае аварии они могут поранить водителя и пассажиров. В России закаленные стёкла для автомобилей обозначаются буквой «З» и устанавливается на “Классику”.

Дешифровка автостекол

Высококачественная стекольная продукция китайской компании “Benson” обладает амортизационными качествами. Твердые и крепкие автостекла показывают упругость при гашении ударов, тем оберегая пассажиров и шофера автомобиля от различного рода угроз.

Разметка стёкол “FY”, “Sekurit” или “Pilkington” или”XYG”

Ещё одна китайская производственная компания “Fuyao glass” осуществляет основное производство в 2-ух направленностях: создание и поставка стёкла на конвейеры производителей автомобилей и доставка автостекол на вторичные рынок (FY обладает 4-мя заводами по производству стёкол).

Вот так они осуществляют маркировку лобового стекла автомобиля, расшифровка этих обозначений

1. Товарный символ производителя.


2. Вид автостекла: Laminated – многослойное стекло Tempered – закаленное стеклышко 3.Расширенный тип стекла: I – упрочненное или усиленное ветровое автостекло II – ветровое мультислойное стекло III – ветровое подвергнутое дополнительной обработке мультислойное стекло IV – пластиковое стекло V – остальные (не ветровые) стёкла с коэффициентом пропускания света менее 70 процентов V-VI – двойное стекло с коэффициентом пропускания света менее 70 процентов, Отсутствие индекса – пропускание света не ниже 70%.

4.А вот обозначения принадлежности стекла к определенной стране производителя: 1 – Germany, 2 France, 3 Italy, 4 Netherlands, 5 Sweden, 6 Belgium, 7 Hungary, 8 Czech Republic, 9 Spain, 10 Yugoslavia, 11 England, 12 Austria, 13 Luxembourg, 14 Switzerland, 16 Norway, 17 Finland, 18 Denmark, 19 Romania, 20 Poland, 21 Portugal, 22 Russia, 23 Greece, 24 Ireland, 25 Croatia, 26 Slovenia, 27 Slovakia, 28 Belarus, 29 Estonia, 31 Bosnia and Herzegovina, 32 Latvia, 37 Turkey, 42-Evropeysky community, 43 Japan.

авто стёкла французского концерна Saint-Gobain известного под торговой маркой Sekurit:

5. Соответствие американским эталонам безопасности M, AS, DOT.


6. Соответствие европейскому эталону безопасности ECE R43. 7.Число, месяц и год производства: цифра с точками означает год, сумма точек до цифры – месяц производства, сумма точек опосля цифры – месяц производства + 6.

В маркировке XINYI верхняя цифра –это год (9=>2009), сумма цифр по центру –это месяц (1+2+8=11 => ноябрь), десятичное число + сумма оставшихся цифр внизу – это число месяца (10+1+2+4=17). 8. Соответствие китайскому эталону безопасности CCC E000199/E000039.

Тек же рекомендуем вам посмотреть интересное и позновательное видео про автостекла

Стандарты маркировки

Производители автостекол чаще всего используют два вида маркировок — американский (другое название — «жук») и европейский. Хоть эти два стандарта и отличаются между собой, но есть и схожие параметры.

В Европе есть стандарты безопасности к автомобильным стеклам, которые будут установлены на автомобили и проданы на ее территории. Из-за того что используется законодательство разных стран, был установлен единый стандарт, который был одобрен всеми членами ЕС. Согласно этому стандарту внутри монограммы обязательно должна быть буква Е. Есть компоненты автостекол, которые продаются и устанавливаются в США, содержат маркировку и обозначение AS.

Маркировка автостекла американского типа должна изготавливаться согласно стандарту FMVSS 205. Все изделия обязаны иметь информацию об их безопасности. Сама омологация имеет вид монограммы, за что ее прозвали «жук». Разные изготовители могут наносить разные монограммы, но информацию они должны нести все одинаковую.

В России согласно стандарту ГОСТ 5727-88 омологация имеет вид кода с набором букв и цифр. В нем зашифрована информация о типе и сорте изделия, виде автостекла, толщине слоев и технических условиях.

Маркировка автостекол у разных автомобилей отличается. Например, омологация российских авто иногда отличается от маркировки иномарок. Далее рассмотрим особенности маркировок и их отличия.

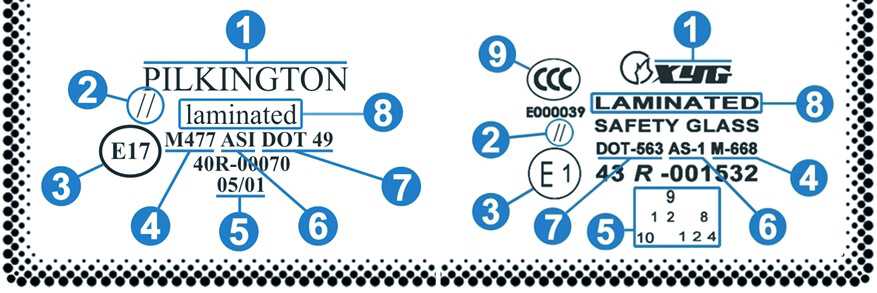

Расшифровка обозначений стекол

1. Наименование завода-изготовителя или его товарный знак;

2. Расширенный тип автомобильного стекла;

3. Код страны, где автомобильное стекло было сертифицировано. «Е», а далее цифровое обозначение;

4. M – определяет материал, конкретизирует: толщину стекла, оттенок (цвет), и покрытие;

5. Самое интересное для нас – дата изготовления:

К нашему сожалению единого стандарта обозначения даты не существует, но есть три наиболее распространенных разновидности маркировки:

Первый вариант обозначения представляет собой комбинацию из точек и одного числа.Причем число может быть как однозначное, так и двузначное. Как с этим разобраться? Если число двузначное – то все очень просто, оно и указывает год изготовления. Например, 16 будет указывать на 2016 год выпуска.
Если число однозначное, например, 6, то здесь тоже в принципе всё просто. Получается, стекло было произведено в 2016 или 2006, а может и в 1996 и даже в 1986 году. Включаем логику и находим ответ: одно и тоже поколение машины (за редким исключением) не может выпускаться более 10 лет, так как обязательно произойдет смена поколения или как минимум рестайлинг, это всегда можно посмотреть в сети интернет. Если видим цифру 6 на стекле Рено Логан нового поколения, то естественно это 2016 год.
Далее смотрим на точки вблизи числа, если они расположены перед числом, то их количество и есть порядковый номер месяца. Если после, то их количество указывает также указывает на порядковый номер месяца изготовления с тем расчётом , что необходимо прибавить 6.
Например: на рисунке ниже четыре точки перед цифрой указывают на апрель, а 2 — на 2002 год изготовления (в нашем случае)

  • Также обозначение может иметь второй, более простой вид : 11/02. Здесь еще проще первое число указывает на год – 2011, второе на месяц 02 – февраль.
  • И третий вид расшифровывается несколько сложнее и представляет собой набор цифр расположенный на 3‑х строках:
    Число на верхней — указывает на год изготовления;
    Сумма чисел во второй означает номер месяца;
    Сумма чисел в последней строке есть не что иное, как дата производства.

6. Указывает на то, что стекло прошло испытание на светопропускание по американской методике AS и обозначается цифрами 1, 2 или 3. Другими словами это показатель качества прозрачности.AS1 – допускается использовать в любом месте (лобовое, боковые и др.) на транспортных средствах. Они прошли тесты на светопропускание и искажение (преломление).AS2 — допускается использовать везде, кроме ветрового стекла, так как не пройдены или не проведены тесты на искажение, а светопропускные способности соответствуют норме.AS3 – запрещены для использования на транспортных средствах, за исключением задних боковых.

7. DOT (Depart­ment Of Trans­porta­tion), а цифры после аббревиатуры указывают код завода-изготовителя;

8. Тип стекла. Lam­i­nat­ed, Lamisafe — многослойное (ламинированное) стекло или как в России его привыкли называть триплекс, то есть стекло между двумя слоями которого находиться пленка из поливинилбутираля. Данный вид стекол при ударе не рассыпается, а покрывается трещинами, но остается цельным.
Кстати российские производители, например Борский стекольный завод этот тип обозначают как WL.
Tem­pered, Tem­per­lite, Ther­l­itw — закаленное стекло – при ударе рассыпается на мелкие фрагменты не способные ранить человека;

9. Соответствие стандарту Китая CCC E000199/E000039;

10. 43R-001532 указывает на соответствие европейскому стандарту.

Дешифровка автостекол

Высококачественная стекольная продукция китайской компании “Benson” обладает амортизационными качествами. Твердые и крепкие автостекла показывают упругость при гашении ударов, тем оберегая пассажиров и шофера автомобиля от различного рода угроз.

Разметка стёкол “FY”, “Sekurit” или “Pilkington” или”XYG”

Ещё одна китайская производственная компания “Fuyao glass” осуществляет основное производство в 2-ух направленностях: создание и поставка стёкла на конвейеры производителей автомобилей и доставка автостекол на вторичные рынок (FY обладает 4-мя заводами по производству стёкол).

Вот так они осуществляют маркировку лобового стекла автомобиля, расшифровка этих обозначений

1. Товарный символ производителя.

2. Вид автостекла: Laminated – многослойное стекло Tempered – закаленное стеклышко 3.Расширенный тип стекла: I – упрочненное или усиленное ветровое автостекло II – ветровое мультислойное стекло III – ветровое подвергнутое дополнительной обработке мультислойное стекло IV – пластиковое стекло V – остальные (не ветровые) стёкла с коэффициентом пропускания света менее 70 процентов V-VI – двойное стекло с коэффициентом пропускания света менее 70 процентов, Отсутствие индекса – пропускание света не ниже 70%.

4.А вот обозначения принадлежности стекла к определенной стране производителя: 1 – Germany, 2 France, 3 Italy, 4 Netherlands, 5 Sweden, 6 Belgium, 7 Hungary, 8 Czech Republic, 9 Spain, 10 Yugoslavia, 11 England, 12 Austria, 13 Luxembourg, 14 Switzerland, 16 Norway, 17 Finland, 18 Denmark, 19 Romania, 20 Poland, 21 Portugal, 22 Russia, 23 Greece, 24 Ireland, 25 Croatia, 26 Slovenia, 27 Slovakia, 28 Belarus, 29 Estonia, 31 Bosnia and Herzegovina, 32 Latvia, 37 Turkey, 42-Evropeysky community, 43 Japan.

Маркировка и расшифровка автомобильного стекла

Маркировка стекла для автомобиля состоит из буквенных и цифровых обозначений и имеет такие позиции:

  • Вверху маркировки всегда отмечается название компании-изготовителя. К примеру, Бор или Guardian.
  • Во второй строке обозначается ламинированность стекла — Laminated.
  • Третья строка содержит сведения о сертификации, соответствие ГОСТу по показателю пропускания света и внутренний код. Расшифровка светопропускания, как правило, отмечается AS либо AS1.
  • В четвертой строке содержатся данные о соответствии евростандарту по безопасности — ЕСБ. Отмечается английским символом R и цифровым значением.
  • Последняя строка — сведения о прозрачности автостекла. То есть о светопропускаемости. К примеру, если отмечено 75% min, значит данное стекло пропускает не меньше 75% света.

Также на маркировке указывают код страны цифровым значением и латинским символом «E». С таблицей кодов страны вы сможете ознакомиться ниже.

Кроме того, если на стекле есть надпись «Акустик» либо картинка, на которой нарисовано ухо, значит стекло имеет шумопоглощающие свойства. Такими стеклами, как правило, оборудуются дизельные модели автомобилей. Если на автостекло нанесена надпись Солар, то оно имеет теплоотражающие свойства. «Хамелеон-стекло» или атермальное стекло отмечают надписью IR. Такое стекло достаточно часто отдает фиолетовым отливом за счет добавления между слоями ПЛВ бутиральной и серебряной пленки. Благодаря этому рассеивается и отражается до 70% теплоэнергии. Безусловно, на обычные версии автомобилей такие стекла не будут устанавливать. Они являются уделом топовых комплектаций, и то только некоторых французских и немецких автомобилей.

Типы автостекол

Вам будет интересно:»Мерседес 208″: обзор и технические характеристики

Как известно, в автомобиле существуют три типа стекол: лобовое и заднее стекло, а также боковые. Но кроме того, они отличаются и по технологии производства. И отличия эти довольно большие.

В производстве автомобилей используют такой вид стекла, как сталинит. Оно представляет собой чрезвычайно прочный однослойный листовой материал. Прочность сталинита в 5-6 раз выше чем прочность обычного стекла, что делает его очень безопасным. Таких показателей производители достигают благодаря специальной обработке высокой температурой — от 350 до 6800 °С. При сильном ударе такое стекло распадется на большое количество тупых мелких осколков. Это значит, что оно не нанесет серьезных травм водителю и пассажирам. И тем не менее, такой вид не используют для лобовых автостекол, а только для задних и боковых.

Боковые стекла могут быть:

  • бесцветными;
  • атермальными;
  • иметь 5%-ную тонировку различных оттенков.

Для лобовых стекол используют следующие типы:

  • Дуплекс. Это двухслойные стекла. Они являются самым простым типом. Первый слой — это лист стекла повышенной прочности, а второй — тонкий слой прозрачного технического пластика.
  • Триплекс. Трехслойные стекла для автомобилей. В данном случае упрочненное стекло занимает два слоя, которые скрепляются между собой поливинилбутиралем (специальная прозрачная пленка). При сильном ударе осколки разлетаться не будут, а удержатся на этой пленке. Но разбить его очень сложно.
  • Многослойные стекла. Имеют схожую конструкцию с предыдущим видом. Отличаются большим количеством слоев стекол и пленок. Этот вид наиболее прочный, а также имеет повышенную шумо- и теплоизоляцию салона. Ну конечно, и цена намного выше и чаще встречается в дорогих автомобилях.

Что означает маркировка на стеклах автомобиля

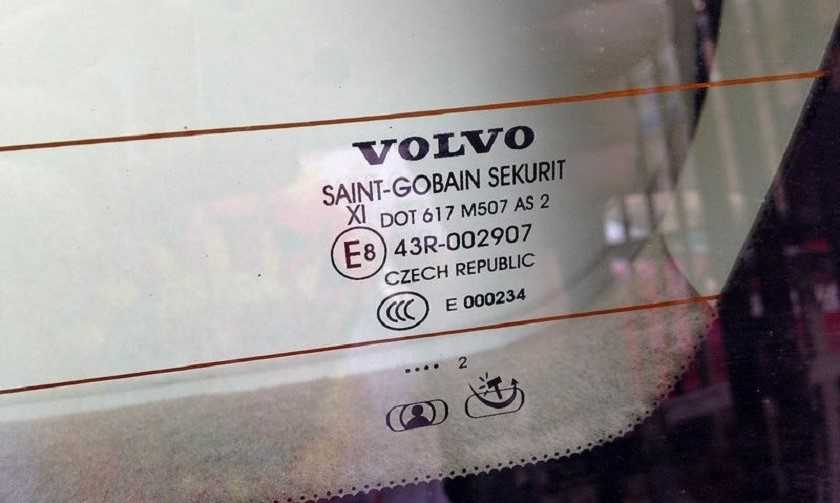

На окнах любого транспортного средства в нижнем углу можно увидеть матовую наклейку с нанесенной маркировкой. Обычно она состоит из целого ряда цифр, букв и специальных обозначений

На нее чаще обращают внимание при покупке подержанных автомобилей, так как по маркировке можно определить, менял ли владелец стекла. Если замена была только в одном месте, то это может быть связано с физическим износом либо с мелкими повреждениями от случайно попавшего камня

Хотя нельзя исключать и возможное ДТП. Если же в машине заменены несколько стекол или даже все, то речь может идти о последствиях серьезной аварии, и следует внимательно присмотреться к покупаемому автомобилю.

Чтобы прочесть такую маркировку, необходимо точно знать, что обозначает на ней каждый символ. Предлагаем разобрать конкретный пример с лобовым стеклом известной фирмы «FYG» китайского автопрома. Попробуем расшифровать дату выпуска, тип стекла, количество установленных опций (датчики света и дождя, подогрев и т.п.).

1. Логотип или товарный знак фирмы-производителя (мировые бренды на оригинальных стеклах указывают марку автомобиля).

2. Тип стекла. Надпись «Laminated» означает ламинированное, а «Tempered» – закаленное стекло.

3. Римскими цифрами обозначается вид установленного стекла, обычно их наносят на лобовое:

  • I — упрочненное лобовое стекло;
  • II — обычное ламинированное ветровое стекло;
  • III— специально обработанное лобовое стекло;
  • IV — пластиковое стекло;
  • V– прочие (не ветровые) стекла с коэффициентом прозрачности ниже 70%;
  • V-VI– двойное стекло с коэффициентом прозрачности ниже 70%, отсутствие индекса означает стекло с коэффициентом пропускания света не ниже 70%.

4. Кружок с заключенной в нем буквой «Е» и цифрой является кодом страны, в которой стекло было сертифицировано (но не изготовлено!). Все коды стран собраны в одну таблицу:

Код

Страна

Код

Страна

Код

Страна

E1

Германия

E12

Австрия

E24

Ирландия

E2

Франция

E13

Люксембург

E25

Хорватия

E3

Италия

E14

Швейцария

E26

Словения

E4

Нидерланды

E16

Норвегия

E27

Словакия

E5

Швеция

E17

Финляндия

E28

Беларусь

E6

Бельгия

E18

Дания

E29

Эстония

E7

Венгрия

E19

Румыния

E31

Босния и Герцеговина

E8

Чехия

E20

Польша

E32

Латвия

E9

Испания

E21

Португалия

E37

Турция

E10

Сербия

E22

Россия

E42

Европейское сообщество

E11

Англия

E23

Греция

E43

Япония

5. Аббревиатура DOT означает, что лобовое стекло соответствует стандартам безопасности департамента транспорта США. Буква «M» — внутренний код производителя. Сочетание AS1 подтверждает, что стекло соответствует американскому стандарту и нашему ГОСТу, по значению светопропускания минимум 75% (на заднем и дверных стеклах нередко встречается значение AS2).

Некоторые производители указывают прозрачность «TRANSP.75 MIN» – означает, что лобовое стекло этого вида пропускает как минимум 75% света.

6. 43R — стандарт безопасности в Европе ECE R43.

7. Точки и цифры на маркировке – месяц и год выпуска. Некоторые производители цифры заменяют звездочками (как в нашем примере), обозначая ими год, количество точек – это месяц. Стандарта, обязывающего маркировать данный параметр в едином стиле, у производителей пока нет. Многие и вовсе не считают нужным указывать эту важную информацию.

Особенности конструкции стекла также находят свое отражение в маркировке. На шумопоглощающем ставится надпись Acoustic или рисуется пиктограмма в виде уха. Это означает, что между стеклами проложена полимерная пленка с повышенным коэффициентом шумопоглощения. Чаще всего маркировку этого вида можно обнаружить на дизельных автомашинах.

На поверхности теплоотражающего лобового стекла ставится надпись Solar. Способность отражать и рассеивать около 40-45% тепловой энергии ему придает специальный вид металлического напыления.

Атермальный вид маркируется обозначением IR. Это лобовоестекло способно отражать и рассеивать порядка 70-75% тепловой энергии. Такой эффект ему придает дополнительное покрытие в виде поливинилбутиральной пленки, содержащей серебро. А название «хамелеон» оно получило из-за характерного фиолетового отлива. Данный вид остекления входит в топовую комплектацию автомобилей из Франции и Германии.
