Типы подвесок автомобиля

Задачи и функции рычагов

Рычаг в подвеске может называться по-разному в зависимости от оси вращения и его расположения. Соответственно, в подвеске могут быть также продольные и косые рычаги. Конструктивно это позволяет ему поворачиваться вверх и вниз по отношению к направлению движения.

Как мы уже поняли, для эффективного демпфирования и снижения вибрации используются специальные резинометаллические втулки, которые допускают небольшие отклонения от плоскости в заданных масштабах.

Со стороны колеса на переднем рычаге обычно стоит шаровая опора:

Шаровой шарнир используется в передних рычагах из-за необходимости поворота руля. Сзади в зависимости от конструкции стандартно достаточно сайлентвтулок.

Также в зависимости от типа используемого рулевого управления на передних колесах, особенно в автомобилях с большим ходом подвески, существуют версии с вращающимся подшипником скольжения.

Таким образом, поперечный рычаг представляет собой, в упрощенном понимании, металлический (из алюминия или стали) стержень сложной формы с двумя точками подвески на его концах:

Работая в качестве маятника, он также ограниченно может передавать силы в продольном направлении (вперед-назад), так как расположен поперек направления движения, и небольшие боковые усилия, которые могут возникать в основном при прохождении поворотов.

Тормозные или движущие силы будут толкать поперечный рычаг в продольном направлении. Чтобы предотвратить или хотя бы минимизировать этот эффект, инженеры устанавливают второй поперечный рычаг с небольшим смещением, который прикрепляется к колесу рядом с первым, но он проходит под углом к ​​корпусу, так что оба поперечных рычага образуют треугольник. Такая конструкция будет устойчивой в продольном и поперечном направлениях. Если вы удвоите их и прикрепите к верху и низу колеса, вы получите ось с четырьмя рычагами. Такую же подвеску Audi представила в 1994 году на первой модели A4.

Четырехрычажная подвеска работает лучше, с ней автомобиль управляется и едет стабильнее. Но есть несколько нюансов:

1. Появляется множество точек износа в рычагах подвески;

2. Относительно снижается надежность;

3. Стоимость ремонта дороже;

4. В современных машинах, как правило, используются неразборные алюминиевые рычаги.

Решением для улучшения выносливости деталей стало объединение небольших рычагов в один крупный треугольный блок с двумя сайлентблоками на определенном расстоянии друг от друга, которые образуют широкое и, следовательно, устойчивое основание для поглощения сил и ударов.

В этом кроется еще одна важная вещь – не покупайте старых б/у иномарок премиум-класса. Стоят они копейки, но и ремонт их может влететь в не меньшую копеечку.

Ремонт независимой подвески своими руками

Практически все проблемы с многорычажной подвеской, если вы опытный водитель и обладаете минимальными навыками автомеханика решаются без особых сложностей. Главное, заметить неисправность вовремя.

Признаки неисправности многорычажной подвески

Обычно проблемы появляются после того, как автомобиль пройдет от 40 до 80 тысяч километров. Появляются отчетливый стук и скрип, которые хорошо слышны даже внутри автомобиля. Звуки усиливаются при движении по плохим дорогам или пересечении препятствий в виде лежачих полицейских. Причины могут быть самыми разнообразными. Возможно, нужно заменить мелкую деталь или протянуть резьбовые соединения, однако, бывает и так, что устройство изношено очень сильно, и без помощи квалифицированных автомехаников не обойтись.

Диагностика неисправностей

Начинать в любом случае нужно с диагностики многорычажной подвески. Первым делом произведите визуальный осмотр. Загоняйте автомобиль на яму или и приступайте к осмотру. Если вы сомневаетесь в собственных знаниях можно заручиться помощью более квалифицированного в этих вопросах товарища. Итак, сначала передняя часть подвески:

Первым делом снимайте амортизаторы и осматривайте их на наличие трещин или иных дефектов. Далее, внимательно осмотрите шаровые, сайлентблоки, рычаг и штангу

Особое внимание уделяйте крепежу и уплотнителям из резины. Трещин разрывов или иных повреждений не должно быть

Осмотрите днище в тех местах где его касаются детали подвески – резиновая прокладка в этих местах должна быть в порядке.

Если обнаружили неисправность, сперва оцените уровень своих знаний. Дабы в итоге не получилось так, что вы демонтируете поврежденную деталь, а поставить новую не сумеете. Неуверены в себе или не сумели обнаружить проблему, отправляйтесь в автосервис.

Передняя и задняя части независимой подвески

Итак, переходим к диагностике задней повестки. Здесь все на порядок проще, деталей меньше, а возможные неисправности заметны гораздо лучше:

Как и в первом случае осмотр начинайте с амортизаторов. Если все в порядке переходите к тягам и уплотнителям

Обратите внимание на выхлопную трубу и глушитель, в случае неисправности посторонние звуки могут исходить именно отсюда. Возможно, расшаталась одна из частей этих деталей, вот и причине стука

Покачайте глушитель в разные стороны, если стук исчезнет, значит, причина именно в этом и никаких проблем с подвеской нет.

Естественно, во время осмотра, устройство необходимо смазать и обязательно протянуть все резьбовые элементы подвески. Возможно, именно это решит вашу проблему. На этом «первая помощь» для вашего железного коня окончена.

К примеру, в случае неудачной замены той или иной детали, это, может, закончиться разрушением важного и весьма дорогостоящего элемента трансмиссии. Бывали случаи, когда водители ,желая, сэкономить небольшую сумму сами меняли копеечную запасть

Через месяц обеспокоенные тем, что автомобиль стал вести себя очень странно такие механики-любители, приезжали на СТО и узнавали о необходимости неприлично дорогостоящего ремонта уже всей подвески.

Практические советы

Обязательно покупайте только качественные сертифицированные товары для модернизации подвески машины.
Важно понимать, что модернизация ходовой транспортного средства повышает управляемость и поведение машины на дороге, однако, при этом значительно может снизиться комфорт в салоне автомобиля.
Если вы раньше не сталкивались с подобными задачами, перед покупкой элементов для усовершенствования подвески посоветуйтесь со специалистами. Не делайте самостоятельно серьёзных изменений в конструкции ходовой части, чтобы избежать негативных последствий.
Важно подобрать элементы подвески таким образом, чтобы они были сопоставимы между собой и подходили к модели вашего транспортного средства.
Для непрофессионалов важно модернизацию подвески проводить поступательно

Таким образом, после установки каждого усовершенствованного элемента, вы сможете проверить его работу. При правильной работе агрегата можно продолжать работу, в ином случае сразу же исправить ошибку.

Краткая история автомобильной подвески

Система подвески появилась задолго до изобретения автомобилей. Ее использовали для крепления конных экипажей к осям колес. В глубокой древности для этого применяли ремни, сделанные из нескольких толстых полос прочной кожи. Позднее, когда люди научились хорошо обрабатывать сталь и изготавливать из нее сложные изделия, их место заняли пружины, которые были более прочными, надежными и эффективными.

К современному состоянию подвеска приблизилась в XIX веке. Именно тогда были изобретены рессоры. Изначально их использовали на железной дороге чтобы смягчить ход вагона. Однако им быстро нашли применение на конных экипажах.

Когда в начале ХХ века были сконструированы первые автомобили, в них также использовали рессоры. Подвеска того времени была зависимой. Это означает, что колеса жестко закреплены на одной оси, которая опирается на рессоры. Из-за этого большая часть толчков и вибрации ощущается водителем и пассажирами, поэтому ехать зачастую некомфортно.

В 1933 году впервые увидела свет независимая подвеска. Ее применили на модели Mercedes-Benz-380. Ведущие задние колеса на ней по-прежнему находилась на одной оси. А вот передние колеса двигались независимо друг от друга. Благодаря этому гасилось гораздо больше толчков, чем прежде.

Такая схема применялась в легковых автомобилях до 1960-х годов. В начале 1970-х ее заменила другая. Она тоже была позаимствована у другого немецкого автомобиля – Фольксваген Жук образца 1961 года. В ее основе были продольные рычаги. Систему отдаленно напоминала разработка Макферсона, которая применялась на автомобилях Форд.

На сегодняшний день существует огромное количество самых разных подвесок. Каждая из них использует свою, уникальную технологию. Некоторые варианты и вовсе управляются бортовым компьютером. Тем не менее, в основе конструкции осталась система рычагов и стоек.

Функции шасси в машине

Исходя из основного предназначения автомобиля, шасси должно выполнять следующие задачи:

• принимать крутящий момент от двигателя, преобразовывать его до нужной величины и передавать на ведущие колёса;
• обеспечивать максимальное гашение ударов и толчков от неровностей дороги, сохраняя от перегрузок пассажиров, груз и механизмы автомобиля;
• задавать направление движения, стабильность и безопасность на любых дорогах;
• выполнять служебное, экстренное и стояночное торможение;
• придавать дополнительную прочность и жёсткость кузову.

Некоторые элементы шасси могут монтироваться внутри кузова, сохраняя при этом свою функциональную автономность.

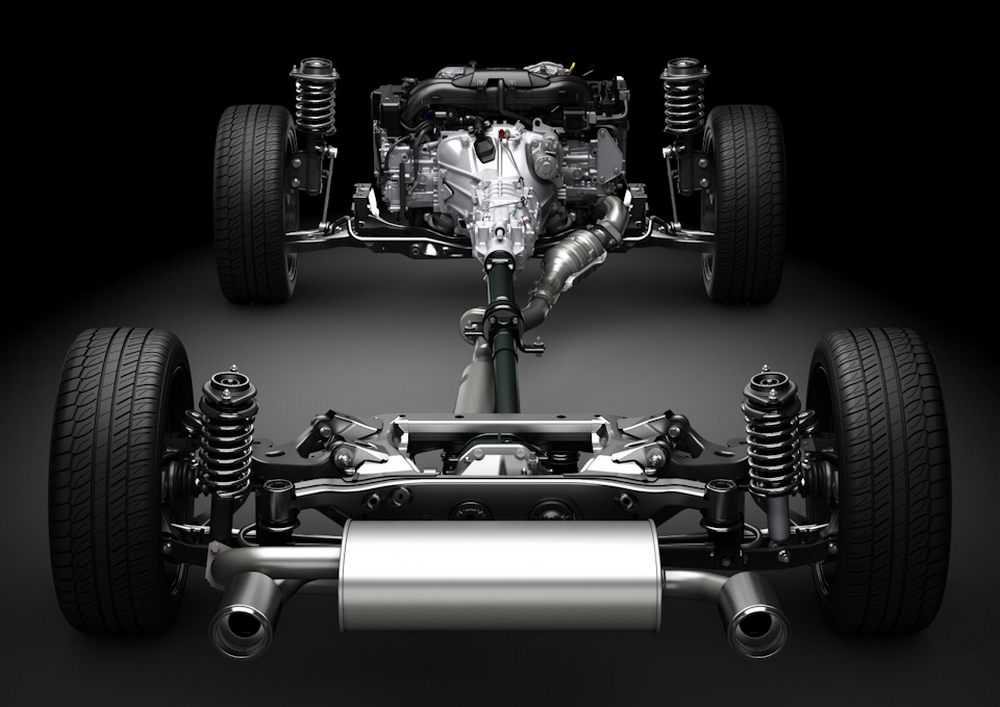

Устройство и конструкция

В соответствии с выполняемыми функциями шасси состоит из отдельных систем:

• Трансмиссия, куда относятся коробка передач, раздаточная коробка, система приводов и карданных валов, редукторы ведущих мостов, полуоси;
• Подвеска с упругими элементами, демпферами (амортизаторами), направляющим аппаратом;
• Колёса и ступичные узлы;
• Рулевое управление, куда входят руль, колонка, усилители, рулевой редуктор (рейка), рулевая трапеция и поворотные кулаки;
• Тормозная система, достаточно сложно устроенная по соображениям эффективности и безопасности.

Конструктивно узлы шасси могут быть скомпонованы вокруг рамы автомобиля или, при её отсутствии, вокруг нижних элементов силовой структуры несущего кузова.

Для повышения комфорта и улучшения управляемости часто на машины устанавливаются передний и задний подрамники. Это прочные пространственные конструкции, к которым крепятся детали подвесок и трансмиссии, а сами они монтируются на кузове.

Так кузов избавляется от многих нежелательных сил, которые прикладывались бы к нему со стороны дороги и силового агрегата.

Большое значение компоновка шасси имеет и для технологичности процессов сборки и ремонта автомобилей. Вместо того, чтобы производить все работы вокруг объёмного и тяжёлого кузова, производится предварительная сборка всех элементов на раме или подрамниках, после чего полученные крупные модули соединяются с кузовом.

Такой подход имеет и свои недостатки, поскольку детали подрамников начинают в свою очередь мешать при сборочно-разборочных операциях. Но преимуществ больше, поэтому подрамники присутствуют почти на всех современных автомобилях.

Трансмиссия

Через трансмиссию проходит путь крутящего момента от коленчатого вала двигателя к ведущим колёсам. При этом он меняется в широком диапазоне, в зависимости от выбираемого водителем или автоматически суммарного передаточного числа трансмиссии.

Это число означает отношение оборотов двигателя к частоте вращения колёс. Ровно во столько же раз, во сколько скорость вращения вала двигателя больше, чем валов на выходе трансмиссии, возрастает крутящий момент.

Это очень важно для реализации всей мощности мотора, поскольку она зависит от частоты вращения вала, но при этом может потребоваться на любой скорости. В состав классической механической трансмиссии могут входить:

В состав классической механической трансмиссии могут входить:

• Сцепление, предназначенное для рассоединения двигателя, всех прочих узлов и плавного их подключения;
• Коробка передач, непосредственно меняющая общее передаточное число, а значит скорость и крутящий момент;
• Раздаточная коробка, используется на полноприводных автомобилях, с её помощью вращение распределяется по разным осям;
• Карданные валы и привода с шарнирами равных угловых скоростей (ШРУС), связывающие между собой узлы трансмиссии и ступицы колёс;
• Главные передачи, где крутящий момент дополнительно умножается, а вращение разворачивается от продольного направления на поперечное;
• Дифференциалы, позволяющие осям и колёсам на одной оси вращаться с разной скоростью.

Трансмиссия в авто с передним приводом.

Трансмиссия в авто с задним приводом.

Чаще всего используется механическая трансмиссия с ручной или автоматической коробкой, но возможно применение гидравлических и электрических трансмиссий, например на гибридных и особо большегрузных автомобилях.

Особенности тюнинга агрегатов подвески автомобиля

С завода транспортные средства идут с мягкой подвеской, что очень хорошо при размеренном движении машины. На больших скоростях машину очень тяжело удержать на дороге, ухудшается её управляемость. Доработка подвески позволит водителю автомобиля более уверенно чувствовать его на поворотах при большой скорости, снизит уровень раскачивания, а также добавит комфорта водителю и пассажирам при движении по неровным дорогам.

Важно понимать, что тюнинг ходовой транспортного средства подразумевает замену агрегатов на более дорогие запчасти. Если у вас есть финансовая возможность, тогда можно приступать к тюнингу подвески

Если денежные средства ограничены, то, возможно, достаточно будет замены дисков машины на современные и установки на неё низкопрофильной резины — это придаст эффективного внешнего вида и незначительно увеличит её устойчивость на дороге.

Если вы всё же решились на доработку подвески, важно провести комплексную замену агрегатов. Не рекомендуется специалистами по отдельности тюнинговать переднюю и заднюю подвеску

Амортизаторы и пружины

Начинать модернизировать ходовую часть автомобиля необходимо заменой обычных амортизаторов современными изделиями. Отличным вариантом является покупка газовых амортизаторов, которые мгновенно реагируют на колебания дороги и сглаживают вибрацию машины, повышая комфорт находящихся в салоне.

Параллельно с тюнингом амортизаторов важно усовершенствовать и пружины. Для того чтобы улучшить управляемость важно приобрести жёсткие пружины, которые сделают работу амортизаторов более эффективной

Существует несколько видов пружин подвески. Это пружины повышенной жёсткости и пружины с переменным витком. Новые современные модели деталей состоят из двух секций. Верхняя их часть отличается высокой жёсткостью, нижняя — мягкая. За счёт нижней мягкой пружины увеличивается контакт колеса с дорогой, жёсткая отвечает за снижение колебания машины на неровных дорогах.

Тюнинг стабилизаторов и рычага передней подвески

Полный тюнинг подвески также требует замены стабилизаторов поперечной устойчивости. Стабилизатор способствует распределению нагрузки на амортизаторы при переезде одним из колёс ухаба или ямы. Таким образом, усиленный или сдвоенный вид стабилизатора будет сопутствовать улучшению управляемости и повышению сцепления с дорожным покрытием, а также уменьшит крен автомобиля при поворотах на больших скоростях.

Уделите особое внимание соединительным шарнирам. В обычных автомобилях они имеют резинометаллическое исполнение

В спортивных модернизированных подвесках важно использовать обновлённые сферические шарниры из металла. А также после проведения всех вышеописанных манипуляций, необходимо заменить рычаг передней подвески на более жёсткий вариант, так как обычные изделия будут подвергаться деформации во время более агрессивной эксплуатации

А также после проведения всех вышеописанных манипуляций, необходимо заменить рычаг передней подвески на более жёсткий вариант, так как обычные изделия будут подвергаться деформации во время более агрессивной эксплуатации.

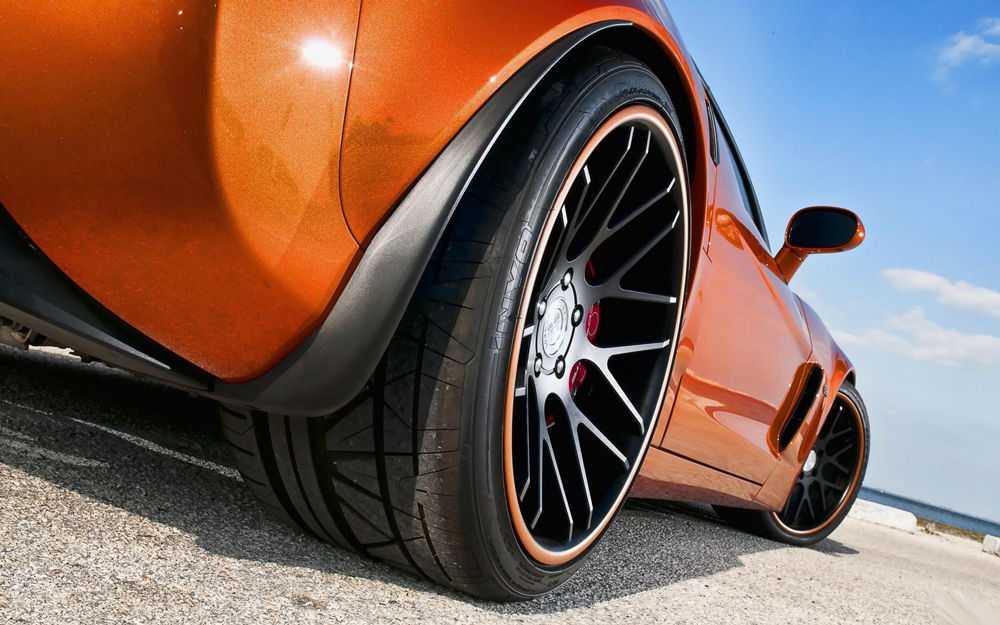

Замена колёс как результат модернизации ходовой части

Завершающим моментом усовершенствования ходовой автомобиля является замена колёс машины. Здесь придётся выбирать между его комфортом и управляемостью. Более управляемым на дороге будет транспортное средство на низкопрофильных шинах. Однако при езде по ухабам и неровной дороге значительно будет чувствоваться тряска в салоне транспортного средства. Есть вариант увеличить ширину диска, что повлияет на улучшение комфорта в салоне машины. Однако такое увеличение негативно отразится на управляемости в мокрую погоду, а также увеличение ширины будет способствовать повышению нагрузки на подшипники и ступицы.

Что представляют собой сухие смазки?

Некоторые сухие смазки (например, графит, дисульфид молибдена) имеют природное происхождение. Они известны и используются уже много веков.К сухим смазкам также относятся

• Некоторые металлы (например медь, цинк, олово)
• Политетрафторэтилен (фторопласт)
• Нитрид бора
• Сульфиды, фосфаты, оксиды, фториды металлов
• Полиамид
• Специальные полимеры
• Другие вещества, которые под механическим воздействием образуют на контактирующих поверхностях слой покрытия в виде тонкой пленки

Механизм действия большинства сухих смазок основан на слоистой структуре их частиц. Их атомные слои легко смещаются друг относительно друга, зато выдерживают высокую нагрузку в перпендикулярном направлении. Сухие смазки используются самостоятельно, в виде порошков, могут образовывать пленочные покрытия, выступать в качестве наполнителей и добавок в пастах, дисперсиях, маслах, пластичных смазках, работать в матрице других твердосмазочных материалов.

Коэффициент трения сухих смазок может достигать рекордно низких значений до 0,02. У большинства таких материалов он находится в интервале 0,05-0,15. Интервал температур возможного применения материалов на основе твердосмазочных композиций составляет от -250 до +1400 °С и более.

Важным условием эффективности сухих смазок является мелкодисперсность частиц порошка. Чем меньший размер имеют частицы, тем лучше проявляются смазочные свойства состава.

Для чего нужна силиконовая смазка в автомобиле

Смазка используется как сохраняющая от коррозии и окисления деталей кузова и других декоративных деталей автомобиля от их высыхания и воздействия ультрафиолетовых излучений.

Силиконовая смазка, имея высокий показатель текучести, способна проникать в самые трудно доступные области кузова и салона автомобиля

Применение силиконовой смазки в автомобиле:

• Сохраняет декоративные детали авто;
• Смазка нейтральна к пористым материалам отделки автомобиля;
• Широко используется для устранения скрипов и жучков в салоне автомобиля, сохраняя при этом трущиеся пластиковые детали;
• Силиконовая смазка в своем составе не имеет воду, поэтому её можно применять для смазки дверных замков;
• Очень полезны её свойства для смазывания щеток дворников, она впитывается и не разъедая резину придает ей свои первоначальные свойства, при чем не оставляя следов на стекле;
• Силиконовая смазка рекомендуется для обработки шин при их хранении;
• Так же силиконом хорошо покрывать клеммы аккумулятора, она не проводит ток и хорошо защитит их от окисления;
• Коврики и диски тоже можно обрабатывать силиконовой смазкой, она защитит от прилипания к ним грязи/
