Правильная пайка паяльником и феном с нуля для начинающих

Восстановление деталей пайкой

Сущность пайки деталей

Пайкой называется процесс получения неразъемного соединения или герметичного соединения при помощи присадочных материалов — припоев.

При пайке основной металл детали не плавится. Надежность соединения обеспечивается за счет диффузии припоя в металл и зависит от правильного подбора флюса и припоя, тщательности очистки поверхности и наличия минимального зазора в стыке соединенных деталей.

В зависимости от температуры плавления припои делятся на мягкие и твердые: мягкие припои имеют температуру плавления до 300 °С, а твердые – 800 °С и выше.

Пайка мягкими припоями

Пайка мягкими припоями может обеспечить герметичность шва и электрический контакт, однако дает невысокую прочность соединений.

Мягкими припоями паяют бензобаки, водяные и масляные радиаторы, электропровода.

Из мягких припоев чаще всего применяют ПОС-40, ПОС-З0, ПОС-18. Числа 40, 30, 18 указывают содержание олова в процентах. Кроме олова в состав этих припоев входит 1,5 -2,5% сурьмы, остальное — свинец.

При пайке мягкими припоями стальных и алюминиевых изделий применяют флюсы: хлористый цинк, нашатырь, стеорин, а для меди, бронзы и латуни — канифоль.

Хлористый цинк образуется при растворении цинка в технической соляной кислоте.

Мягкими припоями паяют при помощи паяльников, которые нагреваются в печах, горнах, паяльными лампами или электрическим током. Рабочая часть паяльников делается из чистой меди.

Формы, размеры и вес паяльников зависит от конфигурации и массы паяемой детали.

Пайка твердыми припоями

Когда от соединения требуется высокая механическая прочность и герметичность, детали паяют твердыми припоями. Для пайки стали, чугуна, бронзы, латуни в ремонтной практике широко применяются медноцинковые припои ПМЦ-36, ПМЦ-48, ПМЦ-54, имеющие температуру плавления 840-890°С.

Числа, стоящие в обозначении припоя после букв (36, 48, 54), указывают процентное содержание меди в припое, остальное — цинк.

Для пайки контактов прерывателей и реле-регуляторов применяют серебряные припои ПСР 25, ПСР 45, ПСР-70.

Числа, стоящие после буквенного обозначения, соответствуют процентному содержанию в припое серебра. Другими основными составляющими серебряных припоев являются медь и цинк.

При пайке твердыми припоями зазоры в местах стыка не должны быть более 0,1мм. В качестве флюсов для пайки твердыми припоями применяют буру или смесь буры с борной кислотой.

Подготовленную к пайке поверхность обмазывают флюсом, нагревают паяльной лампой или газовой горелкой до температуры плавления припоя и вводят припой.

Источник

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

  • Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
  • Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
  • Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Применение ручной дуговой сварки и наплавки стальных деталей, выбор электродов, основные параметры режимов ручной дуговой сварки и наплавки, схема ручной электродуговой наплавки.

Большинство автомобильных деталей изготавливают из среднеуглеродистых сталей. При ручной дуговой сварке и наплавке поврежденных деталей из этих сталей возникают определенные трудности. Они связаны с нарушением термообработки, окислением металла и выгоранием легирующих элементов. Поэтому очень важен правильный выбор электродов и режима ручной дуговой сварки.

В качестве электродов при ручной дуговой сварке применяют стальные стержни с покрытием. Марку электрода выбирают по справочной литературе в зависимости от материала восстанавливаемой детали. Стержень электрода изготавливают из проволоки Cв-08, Cв-08Г2С, Cв-18ХГСА. Для наплавки используют проволоку марки Нп-65, Нп-65Г, Нп-30ХГСА.

Электродные покрытия подразделяют на тонкие и толстые. Тонкие покрытия, состоящие из смеси мела (80–85 %) и жидкого стекла (15–20 %), стабилизируют электрическую дугу и содержат ионизирующие вещества.

При необходимости получения в металле высоких физико-механических свойств используют электроды с толстым покрытием. Они кроме ионизирующих веществ содержат также шлакообразующие, раскисляющие и легирующие вещества. В качестве шлакообразующих веществ применяют порошки полевого шпата, кварцевого песка, мрамора. Они при сварке плавятся и образуют шлаковые корочки, надежно защищающие расплавленный металл от окисления.

Схема ручной электродуговой наплавки.

В качестве раскисляющих веществ в электродные покрытия вводят порошки алюминия, ферромарганца, ферросилиция. Они активно соединяются с кислородом окислов и восстанавливают наплавленный металл. Легирующие вещества – феррохром, ферроникель и другие – при плавлении электрода насыщают металл легирующими элементами и улучшают его свойства.

Для ручной дуговой сварки используют электроды, обозначаемые буквой «Э» с двузначной цифрой через дефис: например, Э-42. Цифра показывает прочность сварочного шва на разрыв. Наплавочные электроды обозначают двумя буквами «ЭН» и цифрами. Они показывают гарантированную твердость наплавленного данным электродом слоя. Каждому типу электрода соответствует несколько марок составов обмазок.

Наиболее распространены электродные покрытия:

— Рудно-кислое (ОММ-5, ЦМ-7, ЦМ-8 и другие). — Рутиловое (АНО-1, АНО-3, АНО-4, АНО-12, ОЗС-3, ОЗС-4, ОЗС-6 и другие). — Фтористо-кальциевое (УОНИ-13/45, УОНИ-13/55, ЦЛ-9, ОЗС-2, АНО-7 и другие).

Качество ручной дуговой сварки и наплавки плавящимися электродами зависит от режима, который устанавливают в соответствии с размерами и материалом восстанавливаемой детали. Основными параметрами режимов ручной дуговой сварки и наплавки являются диаметр электрода, зависящий от толщины свариваемого металла ремонтируемого изделия, и сила сварочного тока, а при применении постоянного тока еще и полярность.

Основные параметры режимов ручной дуговой сварки и наплавки.

Для получения минимальной глубины проплавления основного металла и уменьшения нагрева детали электрод наклоняют в сторону, обратную направлению наплавки, а также применяют обратную полярность (минус на деталь, плюс на электрод). Напряжение дуги составляет 22-40 В.

В подвижных ремонтных мастерских войскового звена ПАРМ-1М1 и ПАРМ-3М1 для ручной дуговой сварки деталей применяется установка УДЗ-103У2 (сварочный преобразователь постоянного тока типа ПД-1601У2) в МРС-АТ-М1 и электросварочный агрегат на одноосном прицепе. Он состоит из сварочного генератора типа ГД-303У2, спаренного с бензиновым, четырехтактным двигателем внутреннего сгорания.

По материалам книги «Ремонт военной автомобильной техники».Тарасенко П.Н.

Особенности восстановления деталей из чугуна

Сложность восстановления чугунных деталей связана с тем, что при быстром остывании шов становится чрезмерно хрупким, так как в металле остается много углерода. Поскольку у материалов деталей и швов коэффициенты усадки разные, во время и после окончания сварки образуются трещины. При высокой температуре углерод и кремний выгорают с образованием шлака и газов, которые при быстром остывании остаются внутри швов в виде пор, включений.

Для получения прочных однородных швов восстановление выполняют методом горячей сварки. Деталь предварительно медленно нагревают до 650 — 700⁰C в течение 1,5 — 2 часов в печи. Затем переносят в термос, чтобы температура во время работы не упала ниже отметки 500⁰C. Сварку или нанесение слоя ведут через люк. После окончания восстановления деталь отжигают при 600 — 650⁰C в печи или термосе. Инструкция рекомендует снижать температуру со скоростью 50 — 100⁰C/час.

Если ремонт выполняют газовой горелкой, в качестве присадочного материала применяют стержни из чугуна.

Электросварку проводят чугунными электродами с покрытием, в состав которого входит до 50% графита. Из-за низкой производительности, сложности оборудования, этим способом пользуются редко.

Восстановление холодной сваркой выполняют без предварительного нагрева. Поэтому принимают меры для предотвращения деформирования и образования дефектов. Газовой горелкой чугун плавят медленно, но без перегрева. Электросварку проводят постоянным током обратной полярности, диаметр электродов 3 — 4 мм. Валики при наплавке накладывают вразброс участками по 40 — 50 мм. Прежде чем начать следующий, предыдущий шов охлаждают до 50 — 60⁰C.

В зависимости от решаемых задач для холодной сварки применяют присадочные стержни и электроды:

  • чугунные;
  • стальные;
  • комбинированные;
  • пучковые;
  • монелевые;
  • медно-стальные.

При восстановлении деталей, следует учитывать, что независимо от метода наплавки, нанесенный металл будет неоднороден по механическим параметрам, структуре, химическому составу. Поэтому если деталь работает в условиях больших нагрузок, рекомендуется заменить ее новой.

Источник

Автоматическая наплавка

Автоматическая наплавка твердых сплавов предпочтительнее ручной наплавки как по качеству получаемой наплавки, так и по значительно большей производительности. Получение высоких механических и металлургических свойств наплавки при этом методе достигается легированием наплавленного металла хромом, марганцем, углеродом, вольфрамом и другими элементами путем применения стандартной электродной или специальных порошковых проволок. В качестве флюса используются стандартные плавленные и специальные легирующие керамические флюсы.

При наплавке малогабаритных деталей полого сечения для охлаждения детали и предупреждения растекания расплавленного (основного и наплавленного) металла и шлака внутренняя поверхность омывается проточной водой.

Восстановление опорных валков прокатных станов (отбеленный чугун или низколегированная сталь) производится автоматической наплавкой малоуглеродистой электродной проволокой (Св-08) под керамическим флюсом, за счет которого осуществляется легирование наплавленного слоя углеродом, марганцем, хромом или наплавкой порошковой проволокой (марки ПП-ЗХВ8), обеспечивающей легирование (углеродом, ванадием, хромом и др.) металла под плавленным флюсом АН-20.

Автоматическая дуговая наплавка под флюсом при использовании обычных режимов и электродной проволоки обеспечивает m = 0,45÷0,65. Введение в зону дуги дополнительной изолированной присадочной проволоки позволяет снизить т до 0,17. Замена проволоки лентой или использование электродной проволоки в сочетании с поперечными колебаниями обеспечивает надежную наплавку при m = 0,08÷0,15. Снижение т до 0,2—0,3 достигается также при многоэлектродной наплавке, когда несколько электродных проволок подсоединяют к одному зажиму источника питания, а дуга блуждает с одного электрода на другой и горит в общей полости.

Наплавка ведется как при использовании плавленых флюсов, так и керамических. Состав флюса и электродной проволоки выбирают в зависимости от состава наплавленного слоя. В качестве электродного металла используют сварочную проволоку, применяемую при сварке сталей и сплавов, специальную электродную проволоку для наплавки по ГОСТ 10543—82, порошковую проволоку и ленту, например, порошковую проволоку ПП-АН120 типа 18Х1Г1М по ТУ 14-4-684—76 в сочетании с флюсом АН-348-А или АН-60 для наплавки катков и натяжных колес гусеничных машин, посадочных мест валов и др.; порошковую ленту ПЛ-АН101 типа 300Х25М3Н3Г2 по ТУ 48-19-43—73 в сочетании с флюсом АН-15М для наплавки высокохромистого износостойкого сплава типа «Сормайт-1» на детали, работающие в условиях интенсивного абразивного изнашивания при нормальных и высоких температурах.

Используются также спеченные металлокерамические ленты; например, лента спеченная электродная ЛС-70ХЗНМ типа 70ХЗГСНМ по ГОСТ 22366-77 и сочетании с флюсом АН-60 или АН-20П для наплавки деталей, работающих в условиях интенсивного абразивного изнашивания: деталей ходовой части грузовых автомобилей и тракторов, а также деталей металлургического оборудования.

Автоматическая вибродуговая наплавка в струе защитной (охлаждающей) жидкости (рис. 236) применяется при восстановлении изношенных деталей машин. Способ состоит в том, что к вращающейся детали подается электродная проволока, подключенная к источнику питания. Зона наплавки охлаждается жидкостью. Подача проволоки сопровождается продольной ее вибрацией с помощью вибратора. При вибрации проволоки возникают короткие замыкания цепи, стабилизирующие процесс и способствующие переносу электродного металла. Наплавка производится стальной проволокой диаметром 1,5 — 2 мм.

Рис. 236. Принципиальная схема вибродуговой наплавки: 1 — сварочный генератор; 2 — деталь; 3 — жидкость; 4 — магнит вибратора; 5 — подача проволоки.

Способ электрошлаковой наплавки (рис. 237) рассчитан на применение электродов большого сечения, что позволяет значительно повысить производительность процесса. Этим способом можно производить наплавку высокохромистых ледебуритных сталей (Х12), быстрорежущих, ряда аустенитных сталей и других сплавов.

Рис. 237. Схема электрошлаковой наплавки: а — плоской поверхности; б — цилиндрической поверхности; в — конической поверхности; 1 — наплавляемая деталь; 2 — наплавленный металл; 3 — медный ползун; 4 — электродная проволока; 5 — токоподводящий мундштук; 6 — медный кокиль.

Автоматическая наплавка применяется, кроме того, для изготовления двухслойных изделий (наплавка цветных металлов и сплавов на сталь, чугун и другие металлы).

Как правильно паять феном

Нужно закрыть все мелкие и уязвимые к перегреву компоненты защитой.
В данном случае используется алюминиевый скотч. Он хорошо защищает компоненты от температуры, плотно держит компоненты платы. Однако, прибавляет теплоёмкость к месту пайки. Термоскотч также хорошо защищает, только хуже держится на плате.

Плату размещается на таком материале, который наименее теплоёмкий и медленно отдает температуру в окружающую среду. Можно использовать, например, деревянную дощечку. И при этом, место пайки не должно находиться под наклоном.

Лучше всего нанести на контакты флюс. Он хорошо распространяет тепло, по сравнению с нагреваемым воздухом, однако не следует его добавлять слишком много. Он может вскипеть, зашипеть или помешать пайке.

Первым делом прогревается место пайки. Фен выставляется около 100 °C и максимальным потоком воздуха.
Нужно прогреть как саму деталь, так и окружающее место пайки с контактами круговыми движениями.

Далее, спустя около минуты следует плавно повысить нагрев.
Разница с контактами будет небольшая. Таким образом, в течение нескольких минут, повышаем до 300 °C.
Шаг около 20 — 30 °C на каждые десятки секунд.

Другие способы восстановления

Также популярны альтернативные методы восстановления:

  1. Вибродуговая наплавка отличается от обычной электросварки тем, что электрод кроме поступательного движения совершает перпендикулярные колебания частотой 90 — 100 кол/сек. В ходе процесса металл переносится мелкими каплями в сварочную ванну небольшого размера. Этим достигается незначительная глубина проплава, высокая прочность сцепления материала электрода с металлом детали.
  2. Пламенная наплавка проводится за счет нагрева основного металла и присадочной проволоки струей ионизированного газа, направляемой в рабочую зону соплом горелки.
  3. Электроконтактную наплавку выполняют методом пластической деформацией после нагрева металла детали и присадочного материала импульсным током. Отличается высокой производительностью (до 150 см²/мин), незначительным термическим воздействием, малым проплавлением.

Перспективными считают способы наплавки (сварки), прошедшие экспериментальную проверку:

  • электронно-лучевая;
  • высокочастотным током;
  • лазерная;
  • пропиткой композиционных сплавов;
  • взрывом;
  • самораспространяющимся высокотемпературным синтезом.

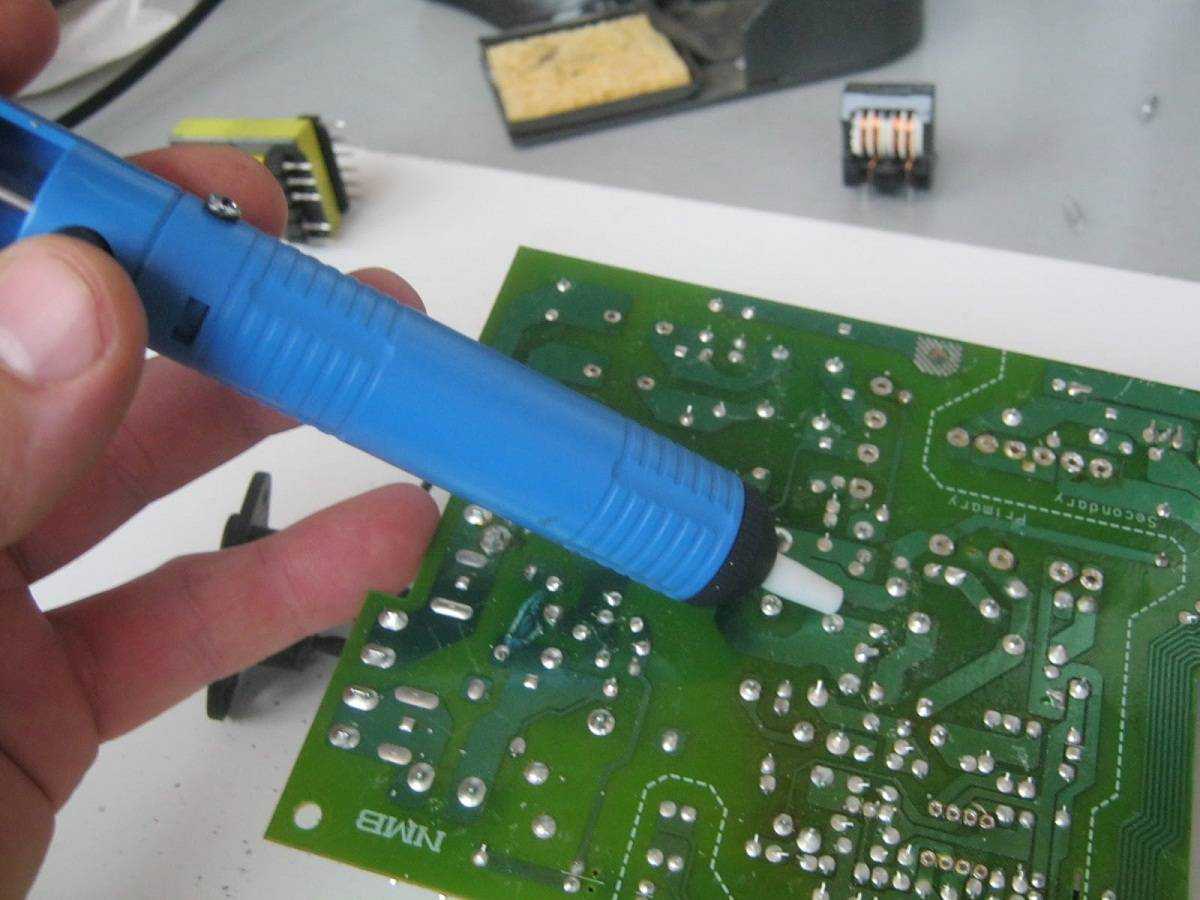

Оловоотсос: как правильно пользоваться

Вакуумный оловоотсос, является очень полезным инструментом при выпаивании различных радиодеталей, будь это микросхемы, транзистор или, например диод. Так же, качественно удаленное олово с контактов поможет без особых трудностей припаять рабочую деталь.

Оловоотсос состоит из:

  • Вакуумной колбы, носика изготовленного из термоматериала;
  • Обратной пружины;
  • Поршня.

Выпаивать радиодетали оловоотсосом довольно просто. В первую очередь необходимо «взвести» оловоотсос. Для этого нужно путем нажатия на поршень зафиксировать его стопорным механизмом (фиксация происходит автоматически). Далее, разогретым до оптимальной температуры паяльником, расплавляем олово на контакте детали, предварительно приставив к контакту оловоотсос.

После того, как олово расплавилось, убираем паяльник, прижимаем оловоотсос к месту выпайки и плотно прижимаем. Нажимаем на кнопку стопорного механизма. Поршень, двигаясь обратно по колбе, создает вакуум, за счет которого и происходит засасывание олова.

Если оловоотсоса под рукой нет, а деталь необходимо отпаять, то его можно сделать из обычного шприца своими руками. Для этого, нужно взять шприц (по возможности 50 кубов). Вынимаем поршень и помещаем в колбу шприца обратную пружину (пружина должна быть не длиннее колбы, что бы не выдавить поршень). Осталось защитить носик. Сделать это можно любой металлической трубкой соответствующего диаметра. И самодельный оловоотсос готов к использованию.

Где применяется

После сварки пайка находится на втором месте по применению в категории стыковки металлов. А в некоторых областях производства она занимает главенствующую позицию.

К примеру, в производстве компьютеров, сотовых телефонов и другой IT-ной техники. Ведь мельчайшие детали этой техники требуют компактного контакта между собой.

Кроме этого пайка применяется для соединения медных трубок в производстве холодильников, теплообменников, при соединении твердосплавных деталей между собой, к примеру, режущие пластины к резцам.

При проведении кузовных работах проводится соединение деталей к тонким металлическим листам. Лужение тоже является частью процесса пайки, а эту операцию применяют для защиты различных конструкций от коррозии металлов.

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.
С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.
Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.
Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.
Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.
Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Припои

В реализации пайки элементов важны припои. Изготавливают их из чистых металлов или их сплавов

При выборе обращают внимание на две основные их характеристики: смачиваемость и температура плавления. Первое свойство – это сцепление припоя с заготовками, где прочность соединения между ними становится выше, чем между молекулами самого припойного материала

Что касается температуры, то тут есть одно требование – температура плавления припойного металла должна быть ниже, чем тот же показатель у заготовок. Поэтому припойный материал делится на две категории: легкоплавкие и тугоплавкие.

Первые – материалы на основе олова и свинца в чистом виде или с добавлением различных компонентов. Вторые – материалы на основе серебра или меди. Это медно-цинковые припои, которыми можно паять медные, бронзовые и стальные заготовки.

Серебряные марки считаются лучшими, у них высокие прочностные характеристики, поэтому их применяют для стыка деталей, работающих под вибрацией или ударами.

Кроме основных видов в промышленности используются и другие разновидности. К примеру, никелевые применяют для деталей, работающих при высоких температурах.

Золотые – для соединения золотых украшений или пайки трубок, работающих под вакуумом. Магниевые – для стыковки магниевых заготовок или деталей из сплавов этого металла.

Сам припой может быть изготовлен в виде стержней, пасты, порошка, таблеток, тонкой фольги, гранул различного размера.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Выбор электродов для наплавки

Выбранные для наплавки конкретных изделий электроды должны обеспечивать получение требуемых свойств поверхности детали и давать наплавленный металл высокой износостойкости, необходимой вязкости, который должен удовлетворительно обрабатываться механическим способом. Электроды должны обладать хорошими сварочно-технологическими свойствами и быть достаточно дешевыми.

Свойства наплавленного металла в основном определяются его химическим составом и термообработкой. Химический состав наплавленного слоя изменяется за счет введения легирующих компонентов. Наиболее дешевыми и доступными из них являются углерод, марганец, хром, кремний, титан и бор. Они повышают твердость и износостойкость металла при истирании. Марганец и хром при введении их в малоуглеродистую сталь в количестве от 8 до 27 % повышают ее износостойкость в 4…5 раз. Высокомарганцовистая сталь хорошо работает при высоких ударных нагрузках. Углеродистая высокохромистая сталь (хрома более 12 %) обладает малой ударной вязкостью, поэтому ее не следует применять при наплавке деталей, работающих при ударных нагрузках. При ручной дуговой наплавке покрытыми электродами легирование наплавленного валика осуществляется либо через электродное покрытие, в состав которого входят легирующие компоненты, либо с помощью электродного стержня, изготовленного из легированной сварочной проволоки.

Наплавка изношенных деталей машин, изготовленных из углеродистых или легированных сталей и не подвергающихся после наплавки термообработке, производится электродами любой соответствующей основному металлу марки, обеспечивающими необходимую твердость и износостойкость наплавленного металла. Если же восстановленные детали подвергаются термообработке, то наплавка их производится такими электродами, наплавленный металл которых допускает эту обработку без снижения твердости и других механических свойств, например электродами ЦН-2,03H-250, 03H-300. В наплавленном металле стальных деталей, подвергающихся закалке, должно быть не менее 0,30 % углерода, чтобы металл мог воспринимать закалку.

Электроды для наплавочных работ в зависимости от химического состава и твердости наплавленного металла делятся на типы, а в зависимости от химического состава покрытия – на марки. Электроды, применяемые для наплавочных работ, разделяют на следующие группы (характеристики электродов приведены в прил. 1).

  1. Для наплавки деталей, работающих на износ при обычных температурах, применяют электроды ОЗН-250, ОЗН-300, ОЗН-350, 03H-400, Т-590, ЦН-250. Металл, наплавленный этими электродами, имеет среднюю и высокую твердость, удовлетворительную пластичность и вязкость и относится к перлитному классу. Наплавленный металл в зависимости от химического состава может подвергаться или не подвергаться термообработке. Такие электроды применяются для наплавки валов, осей, автосцепок, крестовин, зубьев экскаваторов, лемехов, ножей бульдозеров, катков и звездочек тракторов, колес подвижного состава и т. д.
  2. Для наплавки деталей, работающих на износ при повышенных температурах, применяют электроды ЦШ-1, ЦШ-2, ЦШ-3, ЦН-4, ЦН-5, 03H-I, НЖ-2, ЭН-60М. Эти электроды дают в наплавленном слое перлитную хромовольфрамовую или хромомарганцевую сталь. Применяется для наплавки штампов горячей штамповки, деталей кузнечно-прессового оборудования. Как правило, наплавленные изделия перед механической обработкой отжигаются, а после нее подвергаются закалке и высокому отпуску.
  3. Электроды для наплавки режущего инструмента: ЦН-1М, T-216, Т-268, Т-293, ОЗИ-5, ОЗИ-6. Они дают наплавленный металл типа быстрорежущей стали.
  4. Электроды, предназначенные для наплавки эрозионно-стойких поверхностей деталей, работающих при высоких температурах и в агрессивных средах: ЦН-2, ЦН-3, ЦН-6, ЦН-8. Применяются для наплавки деталей арматуры паровых котлов, насосов и турбин парогенераторов. В наплавленном слое такие электроды дают структуру стеллитов или сормайтов.
  5. Электроды, предназначенные для сварочных работ: ЦМ-7, УОНИ 13/45, МР-3, АНО-4. Они дают наплавленный металл с высокой твердостью, но не могут существенно повысить износостойкость детали и дают возможность только восстановить размеры и форму детали.
