Почему лучше избегать использования системы старт-стоп?

Описание системы Старт-Стоп

Как работает система Старт-Стоп, какова электронная схема пускового устройства для автомобиля, как она должна устанавливаться и как осуществляется рекуперация? Подробная информация о том, как производится запуск двигателя с кнопки, каковы функции и принцип работы устройства приведены ниже.

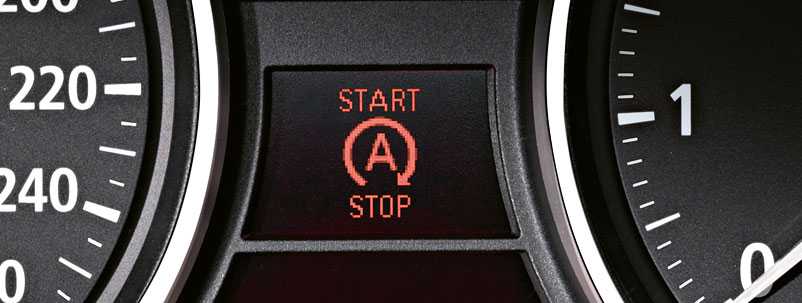

Обозначение системы Старт-Стоп на панели приборов авто

Устройство

Итак, каково устройство автомобильной системы с кнопкой старт:

  1. В первую очередь, это мощный стартер вместо замка зажигания, с кнопкой Старт-Стоп. Следует отметить, что в комплекте более качественных девайсов идет наиболее мощный пускатель включения.
  2. Бендикс. В системах Бош, устанавливаемых на автомобили европейского производства, в частности, БМВ, идет бесшумный бендикс.
  3. Датчик, который монтируется в схему подключения автомобиля своими руками и демонстрирующий уровень заряда аккумулятора транспортного средства.
  4. Один из основных элементов — блок управления. Установленный в свой автомобиль блок позволяет управлять запуском после подключения кнопки. По сути, блок управления является мозгом устройства. Именно блок осуществляет считывание параметров и показаний с регулятора скорости. Также он фиксирует частоту вращения коленчатого вала, положение педали газа во время езды. В дальнейшем этот блок передает полученную информацию на ЭБУ мотором.

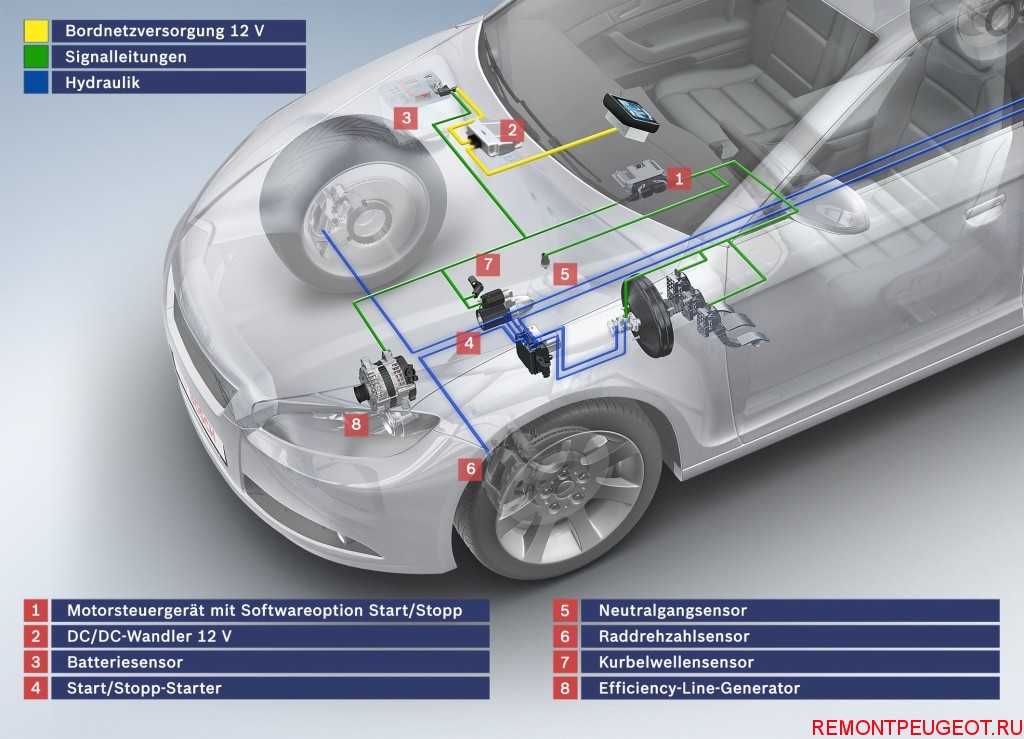

Обозначение элементов системы Старт-Стоп

Принцип работы

Как же работает запуск двигателя с кнопки? Несмотря на то, что многие сегодняшние приборы, имеющиеся в продаже, претерпели множество изменений, таких как внедрение новых функций, в том числе автосигнализаций, принцип работы остается старым. Двигатель транспортного средства перестает функционировать во время полной остановки авто. Запускаться мотор будет только в том случае, когда возникает необходимость продолжения движения.

Без разницы, оборудовано ли устройство сигнализацией или нет, чтобы задействовать чтобы активировать его на машине с автоматической трансмиссией, нужно полностью остановить авто. После этого необходимо зажать тормоз на несколько секунд. Когда вы отпустите педаль, кнопка запуска двигателя активируется автоматически, соответственно, агрегат опять включится в работу.

Что касается транспортных средств с механической трансмиссией, то здесь принцип немного отличается. Для активации устройства необходимо активировать нейтральную скорость и выключить педаль сцепления. Сделав это, силовой агрегат автоматически отключится до того момента, пока водитель вновь не нажмет на педаль сцепления (автор видео — канал H-Auto).

Возможные неисправности

Итак, если мотор будет оборудован таким девайсом с автозапуском, то он в любом случае будет подвержен более частым запускам. Соответственно, использование обыкновенного стартера в данном случае является нецелесообразным, именно поэтому в комплекте идет мощный стартер. Кроме того, машина должна быть оборудована специальной батареей, которая сможет хорошо справляться с увеличенным числом циклов разрядки и зарядки.

Так что, если вы решили монтировать систему Старт-Стоп своими руками, вам необходимо понимать, что мотор не перестанет работать в таких ситуациях:

  1. Если возникли проблемы с генератором, силовой агрегат будет продолжать работу.
  2. Если уровень заряда АКБ снизился и этого заряда будет недостаточно для того, что запустить двигатель после очередной остановки.
  3. Если температура хладагента в системе составляет менее 25 градусов — агрегат будет продолжать работать, чтобы прогреть жидкость до нужной температуры.
  4. Если руль транспортного средства прокручен под максимальный угол.

Преимущества и недостатки

К преимуществам «старт-стоп» заслуженно относится эффективная экономия топлива, снижение выбросов и шумности авто.

Эксперты утверждают, что расходы на заправку автомобиля с установленной системой снижаются на 10% в сравнении с моделями, где такое средство отсутствует, что делает его незаменимым атрибутом экономичной езды в городском цикле.

Еще одним важным достоинством является экологическая составляющая. В запущенном состоянии двигатель выбрасывает много вредных веществ в атмосферу, с устройством же «старт-стоп» интенсивность выбросов снижается.

Если водитель оказывается в пробке, мотор автоматически отключается, поэтому шум от его работы уменьшается. Такая особенность дополнительно снижает нагрузки на коленчатый вал и ряд элементов силовой установки.

Минусом технологии является существенное повышение нагрузок на стартер и аккумулятор, от которого питаются все потребители – бортовые устройства при заглушенном двигателе. Помимо этого, некоторые автовладельцы жалуются на дискомфортные ощущения при продолжительном простое, когда мотор не издает ни звука. Избавиться от этого недостатка достаточно просто – на многих авто можно деактивировать систему специальной кнопкой.

Настоящая экономия горючего обеспечивается только при движении от светофора к светофору. Оказываясь в затяжных пробках, «старт-стоп» работает менее эффективно. Кроме того, его частые срабатывания сокращают рабочий ресурс аккумуляторной батареи, подвергая ее быстрой разрядке.

При этом ведущие разработчики таких комплексов постоянно модернизируют их, внедряя продвинутые технологические достижения и инновации.

Как установить механизм в автомобиль

Перед тем как приступать к установке кнопки «старт/стоп», необходимо провести определённую подготовительную работу, которая будет зависеть от модели автомобиля. Из машины извлекается замок зажигания. А если конструкция машины не позволяет сделать это, тогда на торпеде, рядом с замком, проделывается небольшое отверстие. Чтобы его прорезать, подойдёт любой подручный инструмент: нож или обычный бытовой паяльник. Это отверстие даст доступ к проводке (позднее для него можно будет изготовить заглушку).

Далее рассмотрен наиболее простой и доступный вариант установки кнопки, которая будет работать так: первое нажатие клавиши в сочетании с нажатой педалью тормоза запустит мотор, второе нажатие его заглушит.

Расходные материалы и инструменты

Для установки устройства вам потребуется:

  • кнопка «старт/стоп»;
  • три реле с четырьмя контактами;
  • одно реле с пятью контактами;
  • одно реле от противотуманок;
  • комплект изолированных проводов с клеммами.

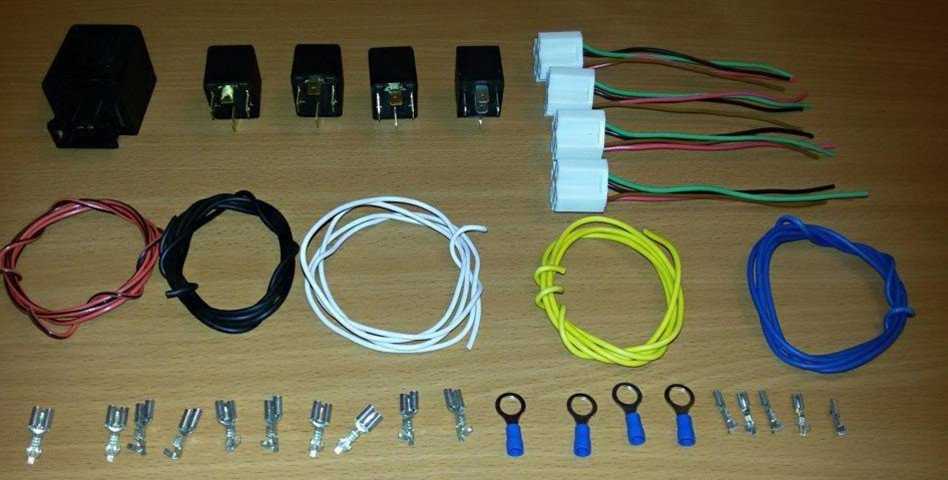

Инструменты и расходные материалы, необходимые для монтажа кнопки «старт/стоп» в автомобиле

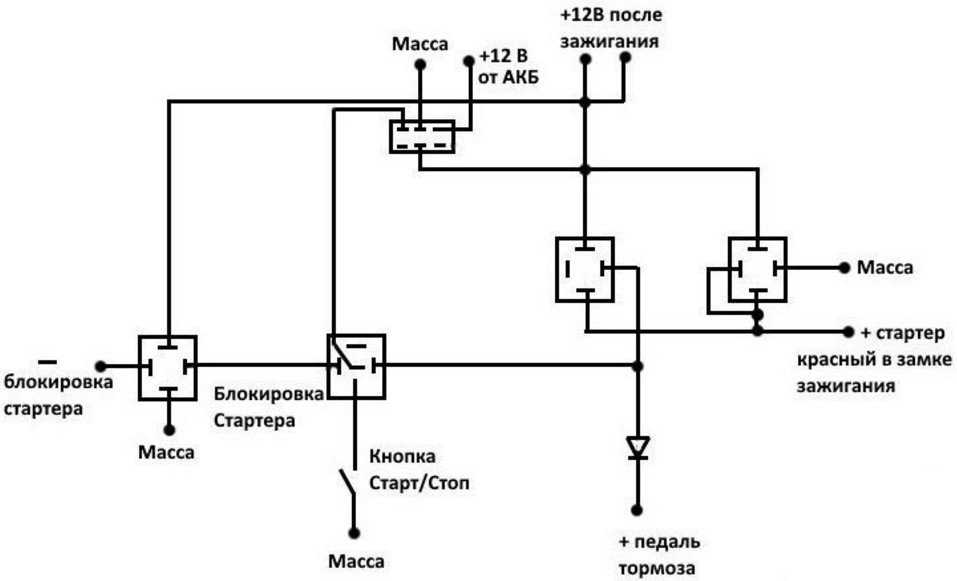

Простейшая схема подключения кнопки «старт/стоп» своими руками

Порядок монтажа устройства:

  • реле плюсовым контактом подключается к плюсовой клемме аккумулятора (это коричневый провод);
  • также на плюсовую клемму аккумулятора выводится и разрешающий плюсовой сигнал реле;
  • общий минус выводится на массу;
  • рабочие контакты от нагрузочного реле выставляются на 12 вольт (это синий провод);
  • управляющий минусовый сигнал выводится на клавишу «старт/стоп»;
  • разрешающий плюсовой сигнал никуда не выводится.

Простейшая схема подключения кнопки «старт/стоп» позволяет смонтировать её примерно за полчаса

Как правильно подключить устройство «старт/стоп» в авто

В других схемах вышеизложенный принцип сохраняется: есть кнопка с разноцветными проводами, которые сложно перепутать. Если проблема и может возникнуть, то с проводами жёлтыми, поскольку на некоторых моделях кнопок их предусмотрено три. Здесь нужно помнить следующее: тонкий жёлтый провод, находящийся на жгуте, контролирует тормоза. Два оставшихся провода идут на зажигание.

Ещё автолюбитель может столкнуться с фиолетовым проводом. Такие провода, как правило, запускают двигатель. Красный провод подаётся на отрицательную клемму аккумулятора, чёрный — на положительную. На схеме всё это может выглядеть вот так:

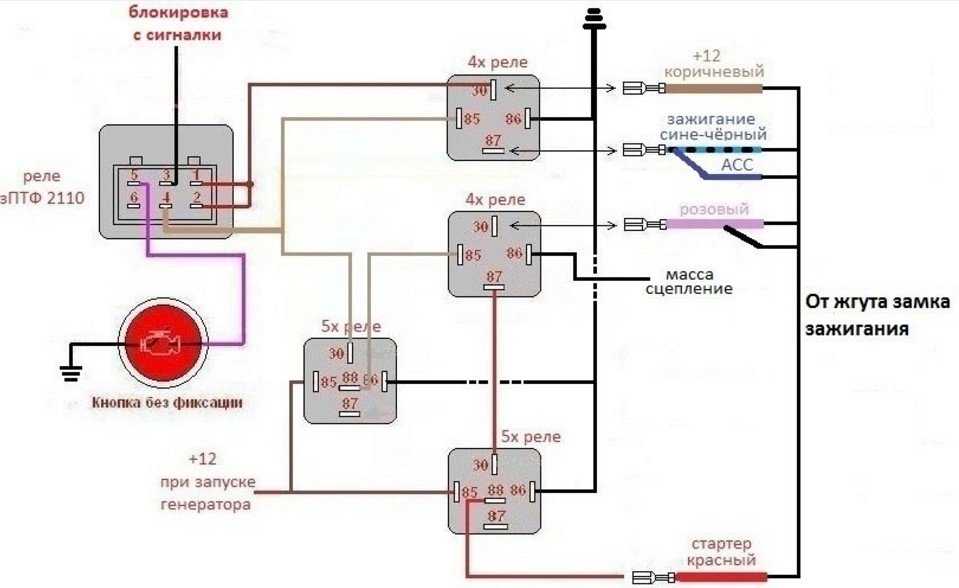

Схема подключения, предусматривающая использование готового комплекта кнопки «старт/стоп»

Речь о цвете проводов зашла не случайно. Большинство автолюбителей предпочитают не возиться с подключением проводки к кнопке, а покупают сразу готовый комплект: механизм «старт/стоп» со всеми необходимыми проводами и схемой. Цвета изоляции в комплектах от разных производителей почти всегда имеют одинаковое значение, так что путаница практически исключена.

Кнопка «старт/стоп» в комплекте с проводкой

Какой блок автозапуска выбрать

Перед покупкой блока необходимо определить, какие функции вам необходимы и сколько вы готовы заплатить за них. Если у вас уже стоит какая-то сигнализация, желательно найти блок автозапуска, совместимый с ней. Это позволит избежать серьезной переделки электропроводки автомобиля. Если же у вас установлена устаревшая сигнализация, которая обеспечивает только подачу звукового сигнала при попытке взлома или угона, то имеет смысл установить автозапуск, совмещенный с сигнализацией.

Блоки, которые расширяют возможности сигнализаций, обойдутся существенно дешевле, чем отдельные устройства. К примеру, релейный модуль Pandora RMD-8, совместимый с большинством сигнализаций Pandora, обойдется в 2-3 тысячи рублей. Модуль обеспечивает уверенный пуск и контроль работы как бензинового, так и дизельного двигателя. Его присоединяют к стандартной CAN-шине автомобиля, поэтому никаких серьезных переделок электропроводки не потребуется.

Более функциональные блоки с GSM-модулем обойдутся в 5-10 тысяч рублей. К примеру, стоимость модуля Starline M31 составляет 8-10 тысяч рублей. Модуль работает как с сигнализациями Starline, так и самостоятельно. При самостоятельном использовании модуля он в какой-то мере выполняет функции автосигнализации. Благодаря встроенному GPS-блоку, модуль информирует о местонахождении автомобиля, включении и выключении двигателя, позволяет проводить аудио и видеонаблюдение за происходящим в салоне. Для управления модулем используют телефон, планшет или другое устройство, работающее с соответствующей SIM-картой. Наличие трех резервных входов модуля, позволяет подключить к ним датчики дверей, вибрации или другие устройства. Единственный недостаток GSM-модулей – необходимость оплачивать трафик. Если модуль используется только в режиме обмена SMS, то ежемесячная оплата будет заметно ниже, но снизится и функциональность. Если же модуль работает в режиме постоянной связи, то оплата будет больше, но и сам модуль сможет выполнять большее число функций, среди которых возможность контролировать автомобиль в реальном времени.

Если же вам необходима полноценная сигнализация с функцией автозапуска, то неплохой вариант Starline D94 GSM Slave. Эта сигнализация обойдется в 20-25 тысяч рублей. Сигнализация оснащена встроенным датчиком вибрации, поддомкрачивания и угона. Сигнализация поддерживает подключение большого количества сторонних датчиков, что улучшает контроль безопасности. Встроенный GSM-модуль позволяет управлять сигнализацией не только с помощью штатного брелка, но и через соответствующее приложение в телефоне, смартфоне или планшете. Сигнализацию устанавливают на современные автомобили, оснащенные CAN-шиной. Единственный недостаток сигнализации – отсутствие GPS/GLONASS модуля, из-за чего невозможно отслеживание местоположения автомобиля.

Если по каким-то причинам вам не подходит GSM модуль или сигнализация, обратите внимание на традиционные устройства, использующие радиоканал. К примеру, Starline A91 Dialog. Стоимость сигнализации составляет 6-9 тысяч рублей

Брелок обеспечивает устойчивую связь с сигнализацией на расстоянии до 250 метров. Вся информация о состоянии автомобиля передается на брелок и отображается с помощью ЖК индикатора. Наличие дополнительных исполнительных каналов позволяет подключать различные устройства. К примеру, модуль управления зеркалами, предпусковой подогреватель или электрический привод, регулирующий высоту или положение сидений

Стоимость сигнализации составляет 6-9 тысяч рублей. Брелок обеспечивает устойчивую связь с сигнализацией на расстоянии до 250 метров. Вся информация о состоянии автомобиля передается на брелок и отображается с помощью ЖК индикатора. Наличие дополнительных исполнительных каналов позволяет подключать различные устройства. К примеру, модуль управления зеркалами, предпусковой подогреватель или электрический привод, регулирующий высоту или положение сидений.

Обзор системы Старт-Стоп

По какому принципу осуществляется работа устройства автовзапуска двигателя, как производится установка системы, что нужно знать о рекуперации пускателя? Схемы для подключения и запуска автомобильного мотора вы найдете ниже, а сейчас предлагаем ознакомиться с конструктивными особенностями и принципом действия системы.

Устройство

Итак, какие элементы входят в систему пуска зажигания:

  1. Вместо традиционного замка зажигания устанавливается специальный, более мощный стартер, оснащенный кнопкой.
  2. Бендикс, как одна из составляющих стартерного механизма. К примеру, пусковая техника для авто Bosch оснащается специальными бесшумными бендиксами.
  3. Контроллер, устанавливаемый в схему подключения. Его предназначение заключается в выведении информации о заряде аккумулятора автомобиля.
  4. Пожалуй, самым важным компонентом системы является управляющий модуль, с помощью которого осуществляется контроль и управление работой оборудования. То есть это, по факту, «мозг» системы. С помощью управляющего модуля осуществляется считывание основных параметров, а также значений, которые передает датчик скорости. Кроме того, благодаря модулю определяется частота вращения коленвала мотора и положение педали газа в ходе движения. Управляющий модуль, получая данные, впоследствии передает их на ЭБУ.

Принцип работы

Как должна работать система? Следует отметить, что большинство современных устройств, которые сегодня можно найти в продаже, претерпели различные изменения. В них могут быть внедрены новые функции, к примеру, автосигнализация, но, тем не менее, сам принцип действия у них один. Силовой агрегат машины в автоматическом режиме отключается, если автомобиль стоит на месте и не двигается и впоследствии запускается, если водитель планирует начать движение.

Неважно, оснащено ли транспортное средство сигнализацией или нет, для активации оборудования с коробкой автомат необходимо полностью остановить машину. Затем водителю следует зажать педаль тормоза

После того, как педаль будет отпущена, оборудование активируется автоматически и мотор опять вступит в работу.

Если говорить об автомобилях с механической коробкой передач, то в данном случае принцип действия несколько другой. Чтобы оборудование вступило в работе, нужно будет включить нейтральную передачу и выключить сцепление. После этого автомобильный двигатель сам отключится, пока водитель транспортного средства вновь не выжмет сцепление (автор видео — канал CARDOT).

Возможные неисправности

В том случае, если силовой агрегат оснащен таким оборудованием, то так или иначе, но он подвергается более частым запускам. А это значит, что эксплуатация обычных стартерных механизмов в таких авто является неактуальной. Помимо этого, транспортное средство должно быть оснащено дополнительной батареей, которая позволит без проблем справляться с повышенным количеством циклов разрядки и зарядки.

Нужно учитывать, что при появлении неполадок в работе силового агрегата, система все равно будет работать в следующих случаях:

  1. Если неисправности коснулись генераторного устройства. Даже если генератор будет работать с неполадками, мотор продолжит функционировать.
  2. В том случае, если аккумуляторная батарея разрядилась и имеющегося в ней заряда не хватит для повторного запуска мотора после остановки.
  3. Если по каким-то причина охлаждающая жидкость в системе не прогревается и ее температура составляет меньше 25 градусов. Двигатель в данном случае будет продолжать функционировать, даже если водитель сделает все, чтобы его остановить, поскольку агрегат будет пытаться прогреть антифриз до рабочих температур.
  4. Также система не сработает, если рулевое колесо авто вывернуто в максимальное левое или правое положение (автор видео — Дмитрий Герасимов).

Что касается непосредственно неисправностей Старт-стоп:

  1. Вышел из строя управляющий модуль. Такая проблема случается нечасто, но, тем не менее, исключать ее нельзя. Если блок сломается, запуск двигателя будет невозможен, поэтому придется снимать модуль и ремонтировать его либо менять. Неисправности управляющего устройства могут быть обусловлены износом или перегоранием платы.
  2. Выход из строя стартерного механизма, в частности, бендикса. Как и любое другое оборудование, стартер имеет свойство изнашиваться со временем, поэтому от его поломки никто не застрахован.
  3. Повреждение электроцепи подключения. Такие неисправности решаются путем замены поврежденного участка.

При обнаружении неисправностей блоком управления на приборной панели должна появиться кнопка Check Engine.

Преимущества и недостатки опции «Старт-стоп»

Как и любая другая модернизация, переделка привычного зажигания с ключом на кнопочное имеет свои плюсы и минусы. К первым из них можно отнести:

  1. Быстрый и простой запуск ДВС.
  2. Отсутствие необходимости ношения с собой ключа зажигания.
  3. Возможность переноса кнопки на любое другое место, что позволяет повысить эргономичность устройства.
  4. Совместимость с сигнализацией, иммобилайзером и другими автомобильными системами безопасности (актуально для определенных комплектов).
  5. Возможность закрытия ТС посредством нажатия кнопки без активизации сигнализации и других противоугонных средств.

Главными недостатками схемы на сегодняшний день являются следующие моменты:

  1. Необходимость нажатия педали тормоза перед запуском двигателя.
  2. Возможные сложности при установке в ТС сигнализации с функцией прогрева, решить которые можно только посредством интеграции чипа из брелока в автомобильную систему.
  3. Более высокий ценник на установку сигнализации.

Окончательно определиться с целесообразностью установки кнопки вместо привычного ключа, можно только взвесив все «за» и «против». Ну и, конечно же, не стоит играть в такие игрушки на стареньких представителях отечественного автопрома, дабы не превращать своего верного железного коня в откровенное посмешище.

Отмеченные недостатки системы «старт-стоп»

Серьезные нововведения всегда значительны в цене, и только в этом плане считаются два недостатка конструкции системы старт-стоп.

  • Первый — это наличие дорогого, специально разработанного стартера, способного осуществлять очень частый и моментальный запуск двигателя. При его поломке, ремонт и тем более замена обходиться очень дорого.
  • Второй — аналогичный, это то, что для таких машин необходима аккумуляторная батарея, значительно большей емкости, чем на обычных авто. Работает она в очень сложных режимах постоянной разрядки зарядки. Стоимость при замене батареи тоже влетает в значительную сумму.

Если же принять во внимание цену бензина и постоянный рост его стоимости, то сэкономленные таким образом деньги во много крат перекрывают указанные выше затраты, в случае полной замены стартера или аккумулятора. В настоящее время, ко всем автопроизводителям предъявлены довольно строгие требования, в рамках всемирного проекта поддержания защиты экологии

В связи с этим, инженеры просто вынуждены не давать некоторым новым разработкам демонстрировать заложенное в них в полной мере, практически, осознанно понижая технические возможности некоторых силовых агрегатов и прочих узлов автомобиля, хотя, порой, это и наносит финансовый урон автомобильным фирмам

В настоящее время, ко всем автопроизводителям предъявлены довольно строгие требования, в рамках всемирного проекта поддержания защиты экологии. В связи с этим, инженеры просто вынуждены не давать некоторым новым разработкам демонстрировать заложенное в них в полной мере, практически, осознанно понижая технические возможности некоторых силовых агрегатов и прочих узлов автомобиля, хотя, порой, это и наносит финансовый урон автомобильным фирмам.

Помимо этого, развернута компания по разработкам специальных дополнительных устройств и систем, призванных понизить в автомобилях затраты горючего и сделать выброс в атмосферу вредных продуктов отработки максимально низким. Стоит согласиться, задача не из простых, да еще и на общем фоне высочайшей конкуренции, “царящей” на мировом автомобильном рынке.

Одна из упомянутых вспомогательных систем получила название старт-стоп, буквально благодаря алгоритму своего функционирования. В задачу данной опции входит автоматическое отключение силового агрегата автомобиля при его полной остановке, с последующим автоматическим включением по определенному запрограммированному в ЭБУ сигналу.

Например, если автомобиль движется с частыми остановками в условиях мегаполиса, с его постоянными пробками. Именно в такие моменты и приходит в действие система старт-стоп. Двигатель остановившегося автомобиля система выключает, а после того, как водитель нажмет на педаль акселератора, что послужит сигналом к возобновлению движения, запускает вновь. Данный сигнал может быть связан с другим модулем, в зависимости от конструкции и модели автомобиля.

Система старт стоп

Естественно, увеличение количества запусков силовой установки не только снижает рабочий ресурс ДВС, но и требует наличия в автомобиле мощной АКБ и надежного стартера. Хотя, существуют системы «старт-стоп», производящие запуск двигателя от генератора. Система электронная, полностью автоматизированная, и базируется на работе многочисленных датчиков, установленных во всех “стратегических” узлах и агрегатах автомобиля. Они и отправляют импульсы в ЭБУ, который руководит всей программой.

Сегодня сложились двойственные мнения о целесообразности использования данной системы «старт-стоп». С одной стороны, она позволяет экономить горючее, с другой, подвергает ДВС неоправданному износу. Многие автомобильные компании монтируют в машины старт-стоп еще в процессе их производства, но если система отсутствует в комплектации, ее всегда можно установить у сторонних производителей, только, вот вопрос, необходимо ли это делать?

По оценкам специалистов, прогнозируемая экономия не превышает 10%, это в лучшем случае. Сравнив затраты на бензин с затратами на приобретение и установку данной опции, приходишь к следующему выводу: монтаж системы старт-стоп себя оправдывает, если автомобиль практически постоянно эксплуатируется в условиях движения в крупном, загруженном транспортом городе. Иначе, в данной системе просто нет необходимости, а заглушить в нужный момент двигатель любой водитель может и самостоятельно. Хотя, может у кого-то другое мнение….

Проголосуйте, понравилась ли вам статья?

Кнопка бесключевого запуска двигателя

Вполне очевидно, что кнопка стартера в автомобиле повышает удобство эксплуатации транспортного средства. Варианты штатного исполнения предполагают обязательную комбинацию такой кнопки Push-Start с возможностью бесключевого доступа Key-Less-Go. Такое сочетание позволяет избавить владельца от необходимости использовать привычный ключ зажигания, заменив его так называемым электронным ключом.

Не вдаваясь в подробности, электронный ключ является меткой, по которой владелец опознается противоугонными и другими системами автомобиля после приближения к транспортному средству на определенное расстояние. Что касается кнопки запуска ДВС, она будет работать только в случае нахождения электронного ключа в салоне автомобиля.

На практике это выглядит так:

  • обладатель электронного ключа приближается к автомобилю;
  • на определенном расстоянии системы авто опознают владельца, обмениваясь сигналами с электронным ключом-меткой;
  • затем хозяин нажимает кнопку на электронном ключе или просто приближается вплотную к автомобилю;
  • после этого происходит разблокировка замков дверей;
  • водитель садится в кресло и нажимает кнопку запуска двигателя;

Получается, электронный ключ используется владельцем только для принудительного открытия и закрытия дверей автомобиля. Все остальные действия система бесключевого доступа и запуска осуществляет в автоматическом режиме. Теперь поговорим о самостоятельной установке кнопки Start-Stop Engine.
