Как выставить зажигание на ямз 236 турбо

Ярославские дизели, надежда, опора и крутящий момент

Едва ли не единственным предприятием, которое способно выпускать конкурентоспособные дизельные двигатели для грузовиков и строительной техники, остается Ярославский моторный завод. Дизели ЯМЗ брутальны, надежны, просты и неприхотливы, порой даже показывают чудеса интеграции в новый век с его жесткими требованиями к экологичности выхлопа. Так, все дизеля, которые устанавливаются сегодня на автомобили Урал, МАЗ, Ивановские и Костромские экскаваторы, соответствуют как минимум нормам Евро 0.

В частности, сегодня нас будет интересовать шестицилиндровый атмосферный дизель ЯМЗ 236, устанавливаемый на огромное количество дорожной и строительной техники, автомобили МАЗ, Урал, дизельные генераторы и на некоторые автобусы. Мотор был разработан 55 лет назад, но за неимением альтернативы продолжает пользоваться спросом. По современным меркам, даже для дизельного агрегата самой утилитарной строительной техники равных ему просто нет. В том смысле, что едва ли найдется в мире еще какой-то производитель, продающий рабочие музейные экспонаты. Тем не менее, 180 лошадиных сил, снятые с V-образного шестицилиндрового мотора объемом 11,2 литра, находят себе применение.

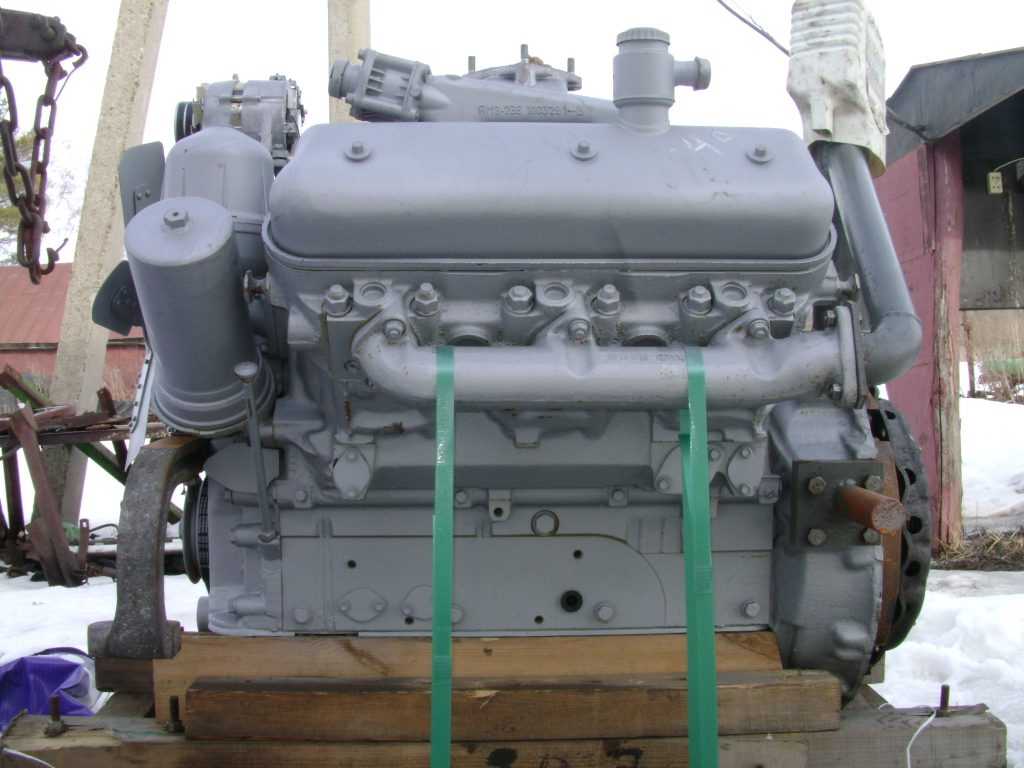

Видеоролик про двигатель ЯМЗ-236

Базовый мотор ЯМЗ 236 может комплектоваться множеством усовершенствований и навесных узлов:

  • механизмом отбора мощности;
  • механизмом гашения крутильных колебаний;
  • масляно-жидкостным радиатором,

и еще некоторыми устройствами, связанными с узкой специализацией определенной техники. Также есть модификация двигателя ЯМЗ 236 НЕ2 Турбо. На нем установлен турбонаддув и в результате этого мощность возросла до 230 сил. Цена двигателя, к слову, без КПП и сцепления составляет 460000 рублей.

Но какие бы навесные устройства ни ставили на этот дизель, обслуживание и регулировки просто неизбежны. Мотор прост как в настройках, так и в обслуживании, поскольку повредить его нужно еще уметь. Все же некоторые технологические процессы требуют пояснений, в частности, регулировка клапанного механизма.

Моторостроительное предприятие из Ярославля

Ярославский завод создан как предприятие по выпуску автомобилей в 1916 году русским инженером и промышленником В. А. Лебедевым. Происходившие в тот период события не позволили приступить к выпуску автомашин, и завод первоначально занимался только ремонтом. В 1926 году организован Ярославский автомобильный завод, который после масштабной реконструкции приступил к выпуску первых отечественных большегрузных самосвалов. В дальнейшем кроме грузовых автомашин грузоподъемностью до 8 тонн автозавод выпускал троллейбусы, автобусы и шасси.

В послевоенный период предприятие освоило выпуск дизельных двигателей серии ЯАЗ моделей 204 и 206 (110-220 л. с.) и изготовление трехосных мощных грузовиков ЯАЗ-210 (6Х4) грузоподъемностью до 12 тонн. Очередные изменения на заводе произошли в 1951 году. Именно тогда он был полностью перепрофилирован для изготовления дизельных силовых агрегатов различного применения, сцеплений и коробок передач для агрегатирования с выпускаемыми двигателями. Предприятие получило наименование «Ярославский моторный завод».

В настоящее время ЯМЗ («Автодизель») входит в автомобилестроительное объединение «Группа ГАЗ».

Ремонт распределительного вала

Основными дефектами распределительного вала являются:

  1. износ опорных шеек;
  2. износ винтовой шестерни привода масляного насоса;
  3. износ кулачков;
  4. прогиб;
  5. увеличение осевого зазора.

Опорные шейки при износе ремонтируют двумя способами:

  • шлифованием их на меньший диаметр
  • хромированием

Первый способ ремонта применяют в тех случаях, когда опорами для шеек вала служат сменные втулки, запрессованные в гнезда блока. Если распределительный вал вращается в гнездах, выполненных непосредственно в блоке, то опорные шейки ремонтируют хромированием.

Шейки шлифуют на круглошлифовальном или токарном станке супортно-шлифовальным приспособлением.

Перед шлифованием вал проверяют в центрах по индикатору и выправляют под прессом, если биение превышает 0,05 мм. При шлифовании шеек необходимо учитывать высоту кулачков, так как иначе может создаться положение, при котором вал нельзя будет установить во втулки уменьшенного ремонтного размера. Высота кулачка должна быть меньше самой малой опорной шейки вала на 1—1,5 мм.

После шлифования шеек из блока выпрессовывают старые опорные втулки и запрессовывают новые полуобработанные, внутреннее отверстие которых необходимо обработать под размер шеек развертыванием.

Втулки двигателя ГАЗ-51 имеют два диаметрально расположенных отверстия, из которых одно — большего диаметра — служит для подвода смазки и должно точно располагаться против смазочного канала, а другое, меньшего размера, служит для закрепления втулки и должно располагаться против лунки в гнезде блока.

Втулку закрепляют длинным бородком, устанавливаемым в масляный канал, при помощи которого раскернивают малое отверстие втулки; образующийся при этом выступ входит в лунку гнезда блока.

После закрепления втулок их развертывают длинной раздвижной разверткой, обеспечивающей сохранение параллельности осей коленчатого и распределительного валов. При отсутствии сменных втулок (автомобили ГАЗ-MM, «Москвич») гнездам в блоке придают правильную геометрическую форму развертыванием, а опорные шейки хромируют и прошлифовывают на требуемый размер.

Кулачки с небольшим износом и задирами зачищают вначале крупной, а затем мелкой наждачной бумагой, которая должна облегать не менее половины профиля кулачка.

При большом износе кулачков вал заменяют или наплавляют изношенные места газовой сваркой сплавом сормайт. При этом вал помещают в ванну с водой, оставляя на поверхности только часть кулачка, подлежащую наплавке. При наплавке поверхность кулачка достаточно нагреть до состояния «потения», и расплавленный сормайт будет хорошо растекаться по поверхности. При отсутствии сормайта наплавлять можно проволокой от старых клапанных пружин при помощи газовой или электродуговой сварки.

После наплавки сормайтом последующая обработка заключается только в зачистке, а при наплавке сталью необходима закалка. При значительном износе приводной шестерни масляного насоса распределительный вал следует заменить.

Увеличенный осевой зазор распределительного вала устраняют путем регулировки упорного болта, помещенного в крышке распределительных шестерен (автомобили ЗИС-5 и ЗИС-150). Для этого болт завертывают до упора в торец вала, а затем, отвертывают на 1/6 оборота и закрепляют контргайку. Если распределительный вал от осевого смещения удерживается упорной шайбой (автомобили М-20 «Победа», ГАЗ-51), то уменьшение осевого зазора до нормальной величины 0,10—0,20 мм достигается заменой изношенной упорной шайбы. Если же это окажется недостаточным, то следует уменьшить толщину распорного кольца, установленного между задним торцом ступицы распределительной шестерни и торцом первой опорной шейки распределительного вала.

Поршни, поршневые пальцы и кольца на ЯМЗ-236

Поршни, устанавливаемые на двигателях ЯМЗ-236, изготавливаются из высоко-кремнистого эвтектического алюминиевого сплава. Для улучшения приработки поршня к гильзе его поверхность покрывается тончайшим (0,003-0,006 мм) слоем олова. На юбке поршня предусмотрена специальная выемка для форсунки охлаждения; а также две боковые выемки, дабы противовесы коленвала при работе не задевали поршня. Наружная поверхность поршня снабжена пятью канавками для поршневых колец. Три верхние канавки отведены под установку компрессионных колец. Одна канавка выше поршневого пальца и ещё одна – в нижней части юбки поршня – для размещения колец малосъёмных. Поршневой палец, служащий для соединения поршня с шатуном, является пустотелым, плавающего типа. Его делают из стали 12-ХН/ЗА. Наружные поверхности пальцев цементуются на глубину 1,0-1,4 мм; подвергаются закалке и отпуску до твердости НКС 56-65. Наружный диаметр пальца составляет 50 мм. Поршневые кольца на ЯМЗ-236 отлиты из специального чугуна и установлены в канавки поршня в определённом порядке (см. выше). Они являются хромированными, разрезными. Компрессионные и малосъёмные кольца отличаются друг от друга различными типами сечения.

Самостоятельная регулировка тепловых зазоров клапанов на дизеле ЯМЗ 238

Тепловые зазоры дифференциальных клапанов на ЯМЗ 238 требуются для герметичной посадки поршней на седло, при расширении элементов привода во время функционирования силового агрегата. Правильный размер люфта – залог нормальной работы двигателя. Если тепловой зазор увеличен либо уменьшен, то это станет причиной сбоя в работе агрегата.

Прежде, чем проводить манипуляции с клапанами на ЯМЗ 238, важно разобраться, как устроен ГРМ. Его особенности:

  • верхнеклапанная компоновка;
  • распределительный вал находится снизу развала блока;
  • соединение поршня и вала системой «роликовый толкатель-штанга-коромысло»;
  • присутствует подналадочное устройство передающего рычага.

Люфт клапанов у мотора 238 от «Ярославского моторного завода» варьируется в рамках 0.25 – 0.30 мм. Однако вероятны изменения при повторном анализе после вращения коленчатого вала в границах 0.25 – 0.35 мм. Такая погрешность считается допустимой.

Классификация ГРМ

Нижнеклапанные двигатели

Газораспределительный механизм двигателя внутреннего сгорания прошел долгий путь от 1900-х годов до наших дней.

Нижнеклапанные двигатели с распредвалом в блоке цилиндров, использовались повсеместно, вплоть до середины двадцатого века. Схема и устройство впускных и выпускных клапанов, расположенных в ряд тарелками вверх, обеспечивала простоту изготовления и малошумность двигателя. Основным минусом подобной конструкции был сложный путь топливно-воздушной смеси, неоптимальный режим наполнения цилиндров, и, как следствие, меньшая мощность силового агрегата.

Смешанное расположение клапанов

Попытки повысить мощностные характеристики ДВС привели к созданию двигателя со смешанным расположением клапанов. Впускные находились в головке блока цилиндров, а выпускные – в блоке, как у обычного «нижнеклапанника».

Распределительный вал один, так же расположенный в блоке цилиндров. Клапана, отвечающие за впуск топливно-воздушной смеси управлялись посредством штанг – толкателей, через которые передавалось усилие с распредвала, выхлопные – с помощью привычного коромысла.

Верхнеклапанные двигатели

Газораспределительный механизм, клапаны впускной и выхлопной системы которого находятся в головке блока цилиндров, а распредвал – в самом блоке, был сконструирован Дэвидом Бьюиком в самом начале двадцатого столетия. Управление клапанами осуществлялось посредством штанг – толкателей, воздействовавших на коромысла.

Подобная компоновочная схема обладает высокой надежностью, за счет передачи вращения от коленчатого вала к распределительному, с помощью шестерни. Зубчатый ремень, изношенный в процессе эксплуатации, может оборваться, нанеся серьезные повреждения клапанному механизму ГРМ, изношенная же передаточная шестерня лишь немного сдвинет фазы газораспределения, что опытный водитель заметит по изменениям в работе двигателя.

Минусом является некоторая инерционность подобной конструкции, что накладывает ограничения на обороты двигателя, а, следовательно, на крутящий момент и степень форсирования. Использование более чем двух клапанов на цилиндр приводит к усложнению газораспределительного механизма и увеличению габаритных размеров двигателя. Четырехклапанные двигатели такой компоновки используются в грузовых автомобилях КамАЗ, дизельных тепловозных двигателях.

Газораспределительный механизм автомобиля «Волга» двадцать первой модели был устроен именно по верхнеклапанной схеме.

  • Двигатели, в которых распредвал и клапаны газораспределительного механизма располагаются в головке блока цилиндров, обозначаются аббревиатурой SOHC. Принцип действия и устройство механизма управления клапанами ГРМ отличается большим разнообразием. Существует схема открытия клапанов при помощи коромысел, рычагов и толкателей. Наибольшее распространение подобное устройство двигателей получило в период с середины 60-х до конца 80-х годов двадцатого столетия. В данный момент такие двигатели устанавливаются на недорогие легковые автомобили.
  • Двигатели, газораспределительный механизм которых включает в себя два распредвала, обозначается аббревиатурой DOHC. При использовании двух клапанов на цилиндр, каждый распределительный вал открывает свой ряд клапанов. Такое устройство ГРМ позволяет уменьшить инерцию коленчатого вала, и тем самым значительно увеличивает обороты и мощность ДВС. Принцип работы двигателя, использующего четыре и более клапана на цилиндр, ничем не отличается от вышеописанного. Подобные силовые агрегаты демонстрируют большую, чем у двухклапанных аналогов, мощность и устанавливаются на большинство современных автомобилей.

В двигателях с подобным типом газораспределительного механизма важную роль играет устройство привода распредвалов. В качестве передаточного элемента используется цепь, находящаяся в герметично закрытом объеме, и омывающаяся маслом, или зубчатый ремень, находящийся на внешней стороне двигателя. Поломка привода ГРМ зачастую приводит к печальным последствиям. Оборвавшийся ремень, износившийся в процессе эксплуатации, вызывает мгновенную остановку распределительного вала, вследствие чего некоторые клапаны остаются в открытом состоянии. Удар поршня по выступающей тарелке наносит серьезные повреждения головке блока цилиндров. В особо тяжелых случаях ремонт невозможен и требуется замена данного элемента двигателя.

Польза регулярной регулировки

Расстояние между компонентами — обязательное требование. Данный параметр устанавливается руками. При этом, необходимо соблюсти все правила.

  • Превышение зазора чревато нарушением распределения газов. Если реализуется эта опасность, клапаны и вовсе могут перестать открываться. К тому же, сальники начинают испытывать дополнительную нагрузку, эксплуатационный срок механизма снижается.
  • Уменьшение зазора чревато неплотным закрытием клапана, а следовательно — перегреву двигателя. Но самое главное — камера сгорания подвергается дополнительной опасности. Она может закрываться неплотно, а фаски испытывать дополнительное напряжение.

Даже небольшой дефект многократно усиливает нагрузку на весь механизм и приводит к более быстрому износу оборудования. Герметичное закрытие впускного клапана — обязательное требование для продления срока службы двигателя. В противном случае, эксплуатационный срок двигателя многократно снижается.

История создания

В 1950-е годы Ярославский завод получил государственный спецзаказ на создание более мощных дизельных двигателей, которые должны были заменить устаревшие ЯАЗ. Эти моторы должны были стать мощнее и экономичнее, чем их предшественники. С другой стороны, государство хотело получить универсальный ДВС, который можно было применять на разных марках автомобилей.

Под руководством выдающегося конструктора СССР и заслуженного ученого Чернышева Г. Д. был создан двигатель ЯМЗ-236, а также все остальное семейство дизельных моторов того времени. Также он разработал не менее легендарную серию агрегатов для КАМАЗа.

Таким образом, родился ДВС, который по сей день знаменит многим. Он отличается высокой мощностью, надежностью, легким ремонтом, простым техническим обслуживанием, а также дешевыми запасными частями. Большой ресурс и ремонтопригодность позволяют ему служить верой и правдой долгие годы.

Механизм газораспределения дизельного двигателя

На всех дизельных двигателях применяют систему газораспределения с верхним расположением клапанов, установленных в головке цилиндров.

У V-образных двигателей распределительный вал устанавливается в развале между цилиндрами. Привод его осуществляется у большинства двигателей посредством пары косозубых шестерен от коленчатого вала двигателя. У двигателя ЯМЗ-740 в привод распределительного вала включен блок из двух промежуточных шестерен, вращающийся на сдвоенном коническом роликовом подшипнике.

У стального распределительного вала поверхность шеек и кулачков цементирована и подвергнута термической обработке (токами высокой частоты). Профилю кулачков придана безударная форма. Вращается распределительный вал в подшипниках, выполненных в теле блока с вставленными в них стальными втулками, залитыми антифрикционным сплавом. Корпус подшипника задней опоры (ЯМЗ-740) или упорный фланец в передней части блока (ЯМЗ-236) удерживает распределительный вал от осевого смещения. На рис. 12 показан механизм газораспределения двигателя ЯМЗ-236.

Клапаны 5 изготовлены из высоколегированной стали, обладающей высокой жаропрочностью. Конструктивно впускные и выпускные клапаны выполнены одинаково, но различаются между собой диаметром тарелок: у впускных — диаметр тарелки больше, у выпускных — меньше.

Стержень клапана покрыт графитом, что уменьшает его износ, направляющие втулки 10 клапанов металлокерамические. Попадание масла через зазор между стержнем клапана и втулкой предотвращается установкой резиновых манжет. Клапаны закрываются под действием двойных пружин, упирающихся с одной стороны в шайбу на головке цилиндров, а с другой — в упорную тарелку, удерживаемую на стержне клапана двумя сухарями.

Толкатели 9, передающие усилие от кулачков штангам/привода клапанов, могут быть различной конструкции. У двигателей ЯМЗ-740 толкатели тарельчатого типа с цилиндрической направляющей частью; изготовлены из стали и наплавлены отбеленным чугуном. Они перемещаются в направляющих, установленных в развале блока цилиндров. У двигателей ЯМЗ-236 и ЯМЭ-238 толкатели качающиеся роликовые: установлены на общей неподвижной оси.

Устройство толкателя двигателя ЯМЭ-236 показано на рис. 13. В надеваемый на неподвижную ось корпус 5 толкателя запрессованы латунные втулки 6. Выступ толкателя, опирающийся на кулачок распределительного вала, имеет ролик 2, установленный на оси 4. Ось вращается в игольчатых подшипниках 3. Над роликом в толкатель запрессована пята 1 из высококачественной стали. В сферическую выемку пяты входит штанга, передающая движения коромыслу.

Штанги — стальные трубчатые с запрессованными в них стальными наконечниками.

Коромысла изготовлены в виде двуплечих стальных рычагов, попарно установленных на осях, закрепленных в головках цилиндров и удерживаемых от осевого перемещения пружинами фиксатора. Бронзовые втулки коромысел смазаны маслом, поступающим по сверленым каналам. Длинное плечо коромысла заканчивается носком, действующим на стержень клапана. Короткое плечо коромысла опирается на штангу. Тепловой зазор между носком коромысла и стержнем клапана устанавливается при помощи регулировочного винта с контргайкой. Величина зазора 0,25 — 0,30 мм.

Фазы газораспределения. Для лучшего наполнения цилиндров горючей смесью и очистки их от отработавших газов открытие и закрытие клапанов не совпадают с приходом поршня в в.м.т. и н.м.т.

В результате закрытия выпускного клапана с запаздыванием и открытия впускного клапана с опережением по отношению к в.м.т. оба клапана некоторый период открыты одновременно. Большая скорость происходящих процессов, даже при относительно небольшой частоте вращения вала двигателя, исключает смешивание потоков отработавших газов и чистого воздуха. Отработавшие газы продолжают выходить через выпускной клапан, а поступающий воздух способствует лучшей очистке от них полости камеры сгорания в днище поршня. Отсасывание небольшого количества чистого воздуха в выпускной трубопровод обеспечивает продувку верхней части цилиндра, что не отражается на его наполнении свежим зарядом, а приводит к лучшей очистке от отработавших газов.

Диаграмма фаз газораспределения двигателя ЯМЗ-740 показана на рис. 14. Открытие впускного клапана происходит за 10° до в.м.т., а закрытие — при 46° после н.м.т. Выпускной клапан открывается за 66° до н.м.т. и закрывается при 10° после в.м.т.

Устройство газораспределительного механизма

Газораспределительный механизм состоит из следующих элементов:

  1. Распределительный вал — изготовляется из чугуна или стали — в задачу которого входит открывание/закрывание клапанов газораспределительного механизма при работе цилиндров. Он монтируется в картере, который перекрывает крышка газораспределительного механизма, или в головке блока цилиндра. При вращении вала на цилиндрических шейках происходит воздействие на клапан. На него воздействуют кулачки, расположенные на распределительном валу. На каждый клапан воздействует свой кулачек.
  2. Толкатели, изготовленные также из чугуна или стали. В их задачу входит передача усилия от кулачков на клапаны.
  3. Клапаны впускные и выпускные. В их задачу входит подача топливно-воздушное смеси в камеру сгорания и удаления отработочных газов. Клапан представляет из себя стержень с плоской головкой. Основным отличием впускных и выпускных клапанов является диаметр головки. Впускной состоит из стали с хромированным покрытием, а выпускной — из жаропрочной стали. Клапанный стержень изготавливается в виде цилиндра с канавкой, необходимой для фиксирования пружины. Клапана двигаются только по направлению ко втулкам. Чтоб масло не попадало в камеру сгорания цилиндра, производят установку уплотнительного колпачка. Его изготавливают из маслостойкой резины. На каждый клапан крепятся внутренняя и наружная пружина, для крепления используют шайбы, тарелки.
  4. Штанги. Они необходимы для передачи усилия от толкателей к коромыслу.
  5. Привод газораспределительного механизма. Он передает вращение коленвала на распредвал и тем самым приводит его в движения, причем движется он со скоростью в 2 раза меньше, чем скорость коленвала. На 2 вращения коленвала распредвал делает 1 вращение — это и называется рабочим циклом, при котором происходит 1 открытие клапанов.

Схема устройства ГРМ

Таково устройство ГРМ и общая схема газораспределительного механизма. Теперь следует разобраться, каков принцип работы газораспределительного механизма.

Регулировка клапанов ЯМЗ-236. Дизельный двигатель для большегрузных автомобилей

В линейке продукции ЯМЗ много силовых агрегатов. Один из них – ЯМЗ-236. Им укомплектовано огромное количество самой разной строительной и дорожной техники. Этот двигатель устанавливается на МАЗы, «Уралы», дизельные генераторы, а также на некоторые модели автобусов. ЯМЗ-236 – это разработка 55-летней давности, но сегодня альтернативы практически не существует, как и равных ему по характеристикам. Естественно, что для надежной работы двигателю необходимо регулярное обслуживание. Рассмотрим особенности этого мотора и выясним, как выполняется регулировка клапанов ЯМЗ-236.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.
  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Регулировка двигателя ЯМЗ 236

Настраивать агрегат в полевых условиях сложно, поскольку для проведения процедуры демонтажа и сборки необходимо иметь в наличии специальное оборудование. Порядок настройки включает в себя большое количество операций, к основным манипуляциям относятся:

  • Регулировка клапанов агрегата. Операция проводится с применением специального щупа, который используется только для силовых установок ЯМЗ 236. Особенность в том, что процесс протекает при снятой крышке клапанов.
  • Балансировка сцепления агрегата. Операция по регулировке проходит с применением специального стенда.
  • Наладка подачи горючего посредством топливного насоса высокого давления агрегата. Работа проводится в специально отведенном для этого месте, поскольку механизм регулируется только при помощи специального инструмента, который сложно отыскать вне станции обслуживающей агрегат.

Газораспределительный механизм двигателя ЯМЗ-236

Механизм газораспределения на ЯМЗ-236 является верхнеклапанным, с нижним расположением распределительного вала. Привод клапанов осуществляется посредством толкателей, штанг и коромысл. Основные элементы механизма следующие: распределительный вал, с шестернёй привода и подшипниками; толкатели и оси толкателей; штанги и коромысла с регулировочными винтами и осями; клапаны с пружинами и направляющими втулками. Распределительный вал кованый, изготавливается из углеродистой стали 45; толкатели также являются стальными, штампованными, качающегося типа с роликом для контакта с кулачками распредвала. Впускные и выпускные клапаны производятся из специальной жароупорной стали.


1 — распределительный вал; 2 — толкатель; 3 — штанга толкателя; 4 — клапан; 5 — направляющая втулка; 6 — шайба пружин клапана; 7 — наружная пружина; 8 — внутренняя пружина; 9 — тарелка пружин клапана; 10 — втулка тарелки пружин клапана; 11 —сухарь; 12 — коромысло; 13 —ось коромысла; 14 — регулировочный винт; 15 — уплотнительная манжета впускного клапана; 16 — ось толкателей Каждый цилиндр имеет один выпускной и один впускной клапаны, которые изготовлены из жаропрочной стали и перемещаются в направляющих втулках 5. На направляющую втулку впускного клапана устанавливается уплотнительная резиновая манжета. На каждый клапан ставится по две цилиндрические пружины: одна с правым, другая —с левым направлением витков. Для крепления пружин применен специальный замок, способствующий вращению клапанов при работе двигателя, что повышает работоспособность клапана.

Угол впрыска

Чтобы точно определить, какой угол опережения должен быть выставлен, на футляре имеет два просвета для контроля, а на диске – ориентиры, расположенные в двух местах. Обозначения имеют маркировки в виде букв и цифр. Нижнее значение указывается цифрами 20, 15, 10, 5, а боковое – буквами А, Б, В, Г.

Чтобы установить ЯМЗ 238, необходимо открыть на футляре вращающегося диска проемы. Затем нужно провернуть коленчатый вал до соединения штрихов, расположенных на теле распределительных шестерней и на шкиве. Сразу смотрят, совпали или нет метки на маховике.

Калибровка угла проводится до тех пор, пока отметка А не совпадет с отметкой Б. Первая располагается на торце, а вторая – на указателе.

Как правильно установить зажигание на двигателе ямз 236

ПРОВЕРКА И РЕГУЛИРОВКА УГЛА ОПЕРЕЖЕНИЯ ВПРЫСКИВАНИЯ ТОПЛИВА ДВИГАТЕЛЕЙ ЯМЗ-236Н, ЯМЗ-236НЕ2, ЯМЗ-236НЕ, ЯМЗ-236БЕ2, ЯМЗ-236БЕ, ЯМЗ-236Б Для регулировки угла опережения впрыскивания топлива на картере маховика предусмотрены два люка (см. рис. 63), а на маховике в двух местах нанесены значения углов. Для нижнего указателя 3 эти значения выполнены на маховике в цифровом выражении, а для бокового указателя 4-в буквенном выражении,

при этом, букве «А» соответствует значение в цифровом выражении 20°; букве «Б»-15°; букве «В»-10°; букве «Г»-5°.

Вращать коленчатый вал двигателя по часовой стрелке (если смотреть со стороны вентилятора) до совмещения меток на шкиве коленчатого вала и крышке шестерен распределения или на маховике с указателем, соответствующих установочному углу опережения впрыскивания топлива:

Рис. 63. Совмещение рисок на маховике с указателями картера маховика: 1-картер маховика; 2-маховик; 3, 4-указатели картера маховика; 5-пробка верхнего люка; А-направление вращения коленчатого вала

При этом клапаны в 1-ом цилиндре должны быть закрыты.

Вращать коленчатый вал можно ключом за болт крепления шкива коленчатого вала или ломиком за отверстия в маховике (рис. 61) при снятой крышке люка картера маховика.

В момент совмещения меток должны совместиться метка «А» на торце муфты (рис. 64, 65) с риской «Б» на указателе. Если метки не совместились необходимо произвести регулировку.

Порядок регулировки угла опережения впрыска двигателей ЯМЗ-236НЕ2,БЕ2 (рис. 64):

• ослабить затяжку болта 2 клеммового соединения: фланец 3 — ведущая полумуфта 1;

• поворотом демпферной муфты совместить указанные метки;

• не сбивая совмещенного положения меток, затянуть болт клеммового соединения моментом 16.18 кгс-м. При этом отклонение пакета пластин от положения в одной плоскости должно быть в пределах ±1 мм. Замер производить вблизи мест крепления пластин. В случае появления гофр на пластинах 4, их устранение производится путем поочередного ослабления и последующей затяжки моментом 11.12,5 кгс-м четырех болтов 5 крепления пластин к фланцу полумуфты и к демпферной муфте;

• проверить правильность установки угла опережения впрыскивания.

Рис. 64. Муфта привода топливного насоса высокого давления двигателей ЯМЗ-236НЕ2,БЕ2: 1-ведущая полумуфта; 2-болт клеммового соединения; 3-фланец полумуфты; 4-пластины привода; 5-болты крепления пластин привода; 6-шайбы; 7-демпферная муфта; 8-указатель; 9- топливный насос высокого давления; А-метка на демпферной муфте; Б-метка на указателе

Рис. 65. Муфта привода топливного насоса высокого давления двигателей ЯМЗ-236Н,Б,НЕ,БЕ: 1-вал привода; 2-пластины привода; 3-ведущая полумуфта; 4-болты; 5-болт клеммового соединения; 6-болты; 7-полумуфта ведомая; 8-муфта опережения впрыска топлива; 9-топливный насос высокого давления; А-метка на муфте; Б-метка на указателе

Порядок регулировки угла опережения впрыска двигателей ЯМЗ-236Н,Б,НЕ,БЕ (рис. 65):

• проверить плотность посадки полумуфты 3 на валу привода 1 и затяжку клеммового болта 5 (момент затяжки 43,2.58,9 Н-м (4,4.6 кгс-м));

• отвернуть (ослабить) два болта 4 и поворотом муфты опережения за счет овальных отверстий на фланце полумуфты совместить метки «А» и «Б»;

• не сбивая совмещенного положения меток, затянуть болты 4 привода моментом затяжки 43,2.58,9 Н-м (4,4.6 кгс-м). При этом отклонение пакета пластин от положения в одной плоскости должно быть в пределах ±1 мм. Замер производить вблизи мест крепления пластин;
